3M™

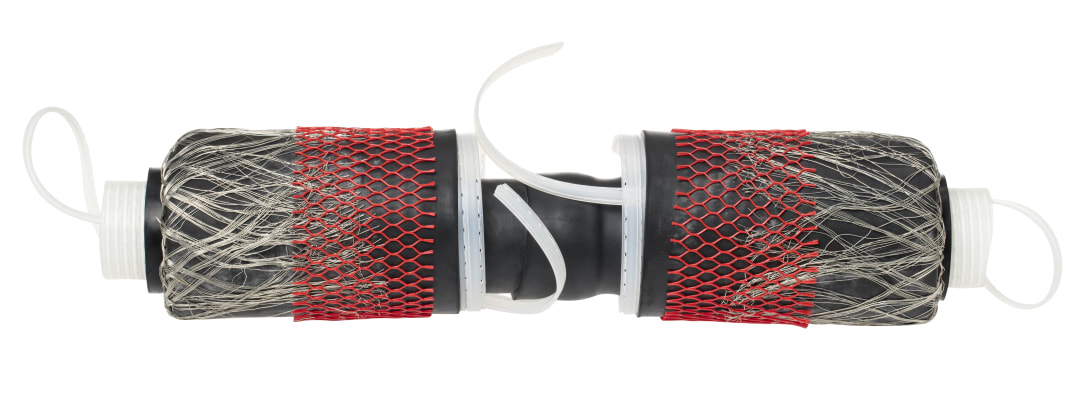

3M™ 93-AK 620-1/C QS200MB Verbindungsgarnitur, 1 Leiter, 12/20 kV, 1x 50 - 240 mm², Schraubverbinder
7000092361
3M ID 7000092361 old 3M ID KE232114055 Local Catalog ID 93-AK620-1MB/C Distribution Chain Material Status Code 10 Division Name Electrical Markets Division Commodity Class Code 2320 Part Number 93-AK620-1MB/C Brand 3M™ Commodity Class Description Cable Acc,CS and L&M Product Name 3M™ 93-AK 620-1/C QS200MB Verbindungsgarnitur, 1 Leiter, 12/20 kV, 1x 50 - 240 mm², Schraubverbinder Description Die 3M QS 200 Monoblock Garnitur eignet sich aufgrund ihrer einteiligen, kompakten Bauweise in Kaltschrumpf-Technik besonders für die Anwendung in kleinen Montagegruben. So lässt sich die Montage besonders schnell und zugleich sicher durchführen. Long Description Die Monoblock Garnituren der Serie 93-AK xx0-1/MB sind werkseitig vorgefertigte Spleiße mit einem QS200-Silikon-Kaltschrumpf-Verbindungskörper mit integrierter Elektrode und Spannungskontrollvorrichtung, einer Kupfer-Schirmhülle und dickwandigen EPDM-Kaltschrumpf-Außenschläuchen, die alle auf einem vorgedehnten, abnehmbaren Kern für Effizienz und einfache Installation geliefert werden. Die Kits können auch mit einem mechanischen Verbinder geliefert werden. Bullet 1 Die einteilige, kompakte Verbindungsmuffe benötigt eine kurze Parkposition auf dem Kabel. So kann sie auch in kleinen Gruben schnell montiert werden. Bullet 2 Durch vormontierte Bauteile der Verbindungsmuffe ist eine werkzeugfreie Montage möglich. Bullet 3 Der bereits zentrierte Kupfergewebeschlauch benötigt nur noch eine Schirmverbindung mit lötfreien Rollfedern Bullet 4 Die Materialeigenschaften des Kaltschrumpf-Muffenkörpers ermöglichen die Montage bei Temperaturen zwischen - 20 °C und + 50 °C. Bullet 5 Für ein breites Spektrum von Kabelquerschnitten Keywords Kaltschrumpf,Mittelspannung Verbindungsgarnitur,QS 200 MB Overall Length (Metric) 0.655 m Overall Width (Metric) 0.145 m Overall Height (Metric) 0.13 m Dangerous Goods Indicator ZND TDS Required Nein EU Taric Code 8546909000 eCl@ss 8.1 classification group 21011318 eCl@ss 9 classification group 27400107 eCl@ss 10 classification group 27400107 eCl@ss 11 classification group 27400107 ETIM Class 10.0 EC001169 ETIM Class 7.0 EC001169 ETIM Class 8.0 EC001169 ETIM Class 9.0 EC001169 Base Unit (B) - Base Unit KIT Base Unit (B) - Unit KIT Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 12.347 CDM Base Unit (B) - Metric Weight 2.379 KG Shipper (6) - Unit CS Shipper (6) - Article Number 08021684700033 Shipper (6) - Item Quantity 1.0 Shipper (6) - Metric Cubic Dimension 12.347 CDM Shipper (6) - Metric Height Dimension 130.0 MM Shipper (6) - Metric Length Dimension 655.0 MM Shipper (6) - Metric Net Weight 2.12 KG Shipper (6) - Metric Weight 2.379 KG Shipper (6) - Metric Width Dimension 145.0 MM Pallet (8) - Article Number 04046719436378 Pallet (8) - Item Quantity 56.0 Pallet (8) - Metric Cubic Dimension 1.046 M3 Pallet (8) - Metric Height Dimension 1090.0 MM Pallet (8) - Metric Length Dimension 1200.0 MM Pallet (8) - Metric Net Weight 118.72 KG Pallet (8) - Metric Weight 143.474 KG Pallet (8) - Metric Width Dimension 800.0 MM Pallet (8) - Unit PAL Conductor Size 50 - 240 mm² Conductor Size Range 50 - 240 mm² Splice Type Kaltschrumpfprodukte
