3M™

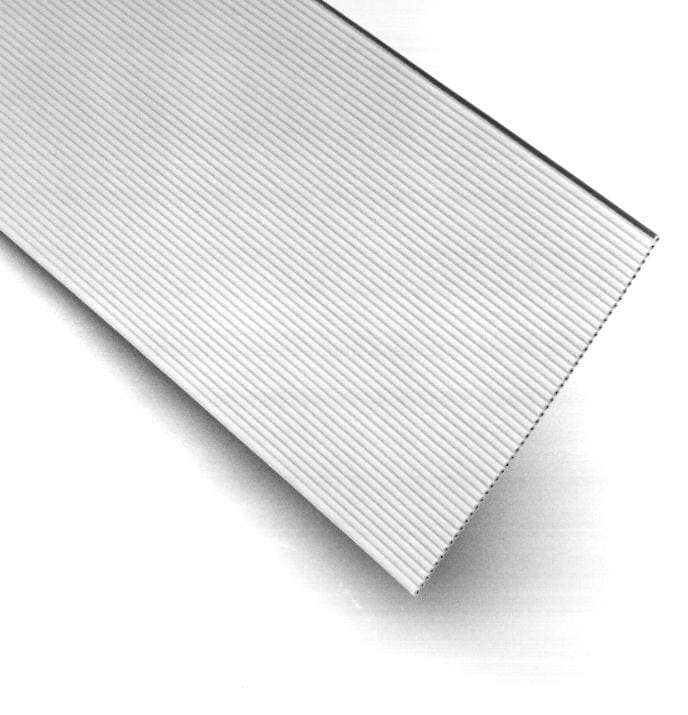

3M™ 3365/24, Flachbandkabel, 24-polig, 3365 Serie, Litzenleiter, 1,27 mm, Grau, 30,5 m/Rolle
7010417938
3M ID 7010417938 old 3M ID 80610060040 Local Catalog ID 3365/24 100 Distribution Chain Material Status Code 10 Division Name Electronics Materials Solutions Div Commodity Class Code 7130 Brand 3M™ Commodity Class Description InterConnect Product Name 3M™ 3365/24, Flachbandkabel, 24-polig, 3365 Serie, Litzenleiter, 1,27 mm, Grau, 30,5 m/Rolle Description Das 3M™ Rundflachkabel der Serie 3365 bietet außergewöhnliche mechanische Flexibilität für zusätzliche Designfreiheit und effiziente Verkabelung in kleinen und komplexen Räumen. Dieses Kabel kombiniert einen 7-adrigen Kupferdraht mit einem Durchmesser von 28 AWG (0,08 mm2) mit einem Abstand von 1,27 mm mit einer robusten, biegsamen PVC-Primärisolierung, die die Lebensdauer des Kabels verlängert. Außerdem hilft es, Zeit zu sparen und die Arbeitskosten während der Installation zu minimieren, da eine Massenkonfektionierung mit einer Vielzahl von IDC-Steckverbindern möglich ist. Das Kabel ist in Ausführungen mit 6 bis 64 Kontakten erhältlich und die Adern lassen sich für eine einfache Verzweigung und separate Anschlüsse leicht auftrennen. Das in Nordamerika hergestellte 3M™ Rundflachkabel der Serie 3365 von ist ideal für Wire-to-Board-Anwendungen. Long Description Häufig müssen in Geräten und Gehäusen Leiterplatten und Baugruppen über ein Kabel miteinander verbunden werden. In einigen Fällen müssen es lösbare Verbindungen sein, in anderen unlösbare. Für diese geräteinternen Verkabelungen eignet sich dieses schneid-klemm-taugliche Flachbandkabel hervorragend. Mit einem Leiterquerschnitt von AWG 28 (0,089mm²) ist es kompatibel mit einer großen Anzahl von Schneid-Klemm Steckverbindern. Diese können auf Grund der Kabelgeometrie schnell und sicher montiert werden. Durch den Litzenaufbau der Leiter wird eine hohe Flexibilität des Kabels gewährleistet. Bei einem Biegeradius von 5 cm sind weit über 1 Millionen Biegezyklen möglich. Neben der Flexibilität ist die leichte Trennbarkeit der Adern eine wichtige Eigenschaft. Auf diese Weise können Busleitungen und Abzweigungen auf einfachste Art und Weise realisiert werden wodurch die Designfreiheit der Entwickler erheblich erhöht wird. Application Massenverbindung Bullet 1 Flexibles Kabel für einfache Handhabung, Installation und Verlegung Bullet 2 Litzenkabel aus Kupferdraht mit einem Durchmesser von 28 AWG (0,08 mm²) und einem Achsabstand von 1,27 mm ermöglicht einen IDC-Masseanschluss. Bullet 3 Das Rundflachkabel ist mit bis zu 64 Kontakten erhältlich Bullet 4 Kompatibel mit einer breiten Palette von IDC-Steckverbindern Bullet 5 Die Adern sind leicht trennbar und erlauben Abzweigungen oder Einzeladerverdrahtung Bullet 6 Weitere Informationen finden Sie im Datenblatt TS0080 (TS-0080) Overall Length (Metric) 30.48 m Dangerous Goods Indicator ZND TDS Required Ja EU Taric Code 8544499390 eCl@ss 9 classification group 27062002 eCl@ss 10 classification group 27060106 eCl@ss 11 classification group 27060106 ETIM Class 10.0 EC003250 ETIM Class 7.0 EC003250 ETIM Class 8.0 EC003250 ETIM Class 9.0 EC003250 Base Unit (B) - Article Number 00054007305446 Base Unit (B) - Base Unit ROL Base Unit (B) - Unit ROL Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 1231.013 CCM Base Unit (B) - Metric Height Dimension 3.556 CM Base Unit (B) - Metric Length Dimension 18.542 CM Base Unit (B) - Metric Weight 1.368 KG Base Unit (B) - Metric Width Dimension 18.67 CM Consumer (2) - Unit KAR Consumer (2) - Item Quantity 1.0 Shipper (6) - Unit CS Shipper (6) - Article Number 50054007305441 Shipper (6) - Item Quantity 5.0 Pallet (8) - Item Quantity 300.0 Pallet (8) - Unit PAL
