3M™

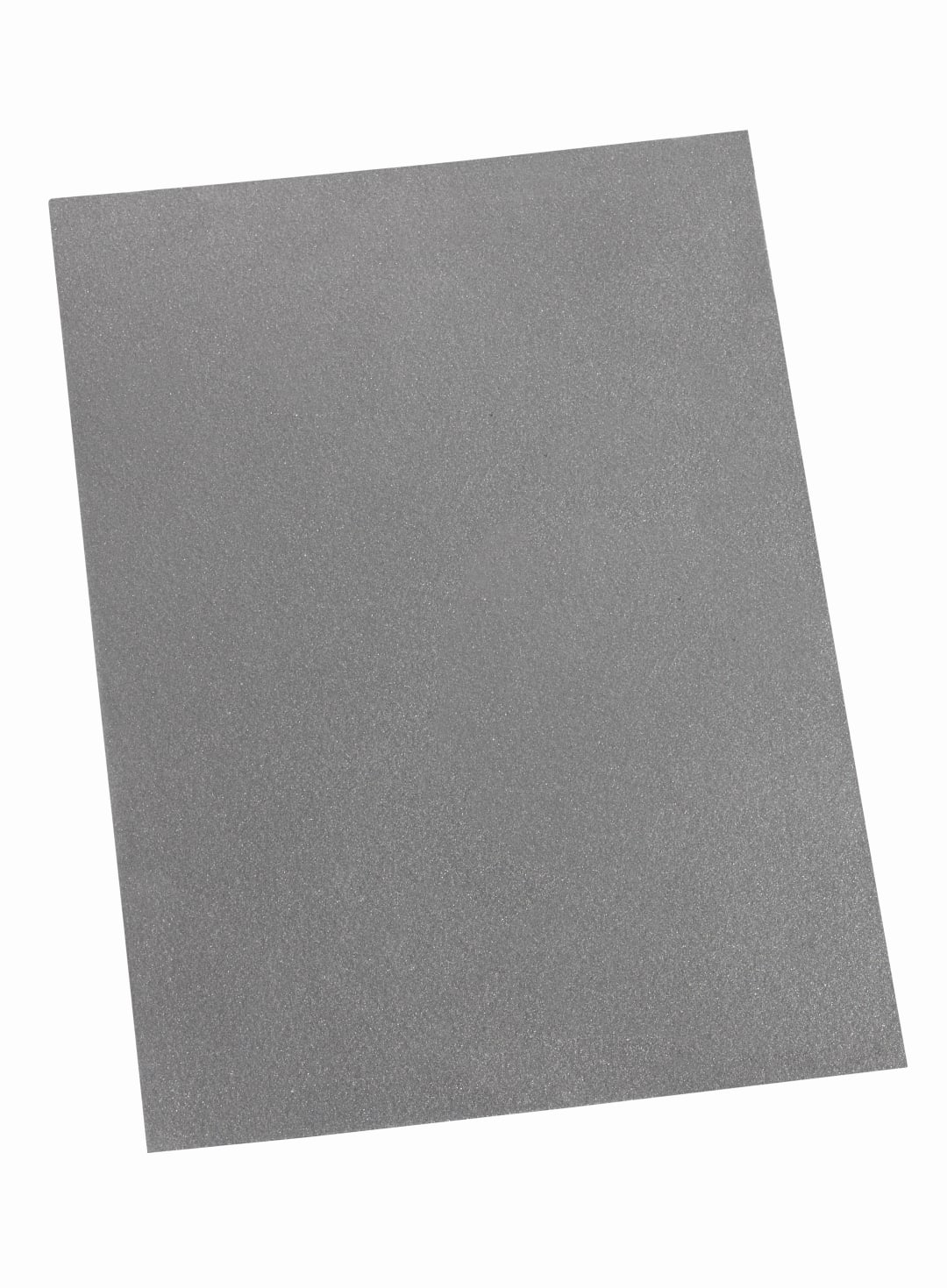

3M™ EMI-Abschirmungsabsorber AB7010HF, halogenfrei, Grau, 210 mm x 297 mm, 0,13 mm
7100057094
3M ID 7100057094 old 3M ID WX300944179 Local Catalog ID AB7010HF Distribution Chain Material Status Code 10 Division Name Electronics Materials Solutions Div Commodity Class Code 4040 Brand 3M™ Commodity Class Description Conductives Product Name 3M™ EMI-Abschirmungsabsorber AB7010HF, halogenfrei, Grau, 210 mm x 297 mm, 0,13 mm Description Die 3M™ EMI-Absorber der AB7000HF Serie sind hochpermeable magnetische EMI-Absorber für Nahfeldanwendungen. Sie bestehen aus einem flexiblen Polymerharz, das mit einem Füllstoff aus weichen Metallplättchen versehen ist, welche eine hervorragende Absorption bei Frequenzen von 300 MHz bis 4 GHz gewährleisten. Der Zielfrequenzbereich – der ideale Bereich für Spitzenleistungen – liegt zwischen 800 MHz und 2,5 GHz. Nichtleitender Acrylat-Haftklebstoff auf einer Seite für eine schnelle und einfache Applikation. Diese bogenförmigen EMI-Absorber eignen sich hervorragend für die Absorption von Nahfeld-EMI in und um elektronische Geräte und Baugruppen. Long Description 3M™ Absorber AB7010HF, halogenfrei, ist ein Absorber mit hoher elektromagnetischer Permeabilität für NFC-Anwendungen zwischen 50 MHz und 10 GHz. Trägermaterialdicke 0,25 mm. Anzubringen auf Leiterbahnen oder Bauteilen von Leiterplatten oder Gehäusen, um vor elektromagnetischer Störstrahlung von aussen zu schützen oder das elektromagnetische Rauschen dieser Komponenten zu unterdrücken. Application EMI-Absorber Bullet 1 Zielabsorptionsleistung von 800 MHz bis 2,5 GHz Bullet 2 Breite Betriebsfrequenz von 300 MHz bis 4 GHz Bullet 3 Polymerharzbögen sind flexibel für eine gleichmäßige Abdeckung Bullet 4 Füllstoff aus weichen Metallplättchen absorbiert Rauschen im Polymer Bullet 5 Acrylat-Haftklebstoff für eine schnelle und einfache Applikation Bullet 6 Abnehmbare Schutzfolie erleichtert die Handhabung des Materials Bullet 7 In Formen stanzbar für präzise Passform Overall Length (Metric) 297.0 mm Overall Width (Metric) 210.0 mm Dangerous Goods Indicator ZND TDS Required Ja EU Taric Code 7326909890 eCl@ss 9 classification group 27189214 eCl@ss 10 classification group 27182804 eCl@ss 11 classification group 27182804 ETIM Class 10.0 EC000128 ETIM Class 7.0 EC000128 ETIM Class 8.0 EC000128 ETIM Class 9.0 EC000128 Base Unit (B) - Article Number 00051141415666 Base Unit (B) - Base Unit SH Base Unit (B) - Unit SH Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 8107.328 CCM Base Unit (B) - Metric Height Dimension 13.0 CM Base Unit (B) - Metric Length Dimension 20.998 CM Base Unit (B) - Metric Weight 19.4 G Base Unit (B) - Metric Width Dimension 29.7 CM Shipper (6) - Unit CS Shipper (6) - Article Number 50051141415661 Shipper (6) - Item Quantity 50.0 Pallet (8) - Item Quantity 5400.0 Pallet (8) - Unit PAL
