3M™

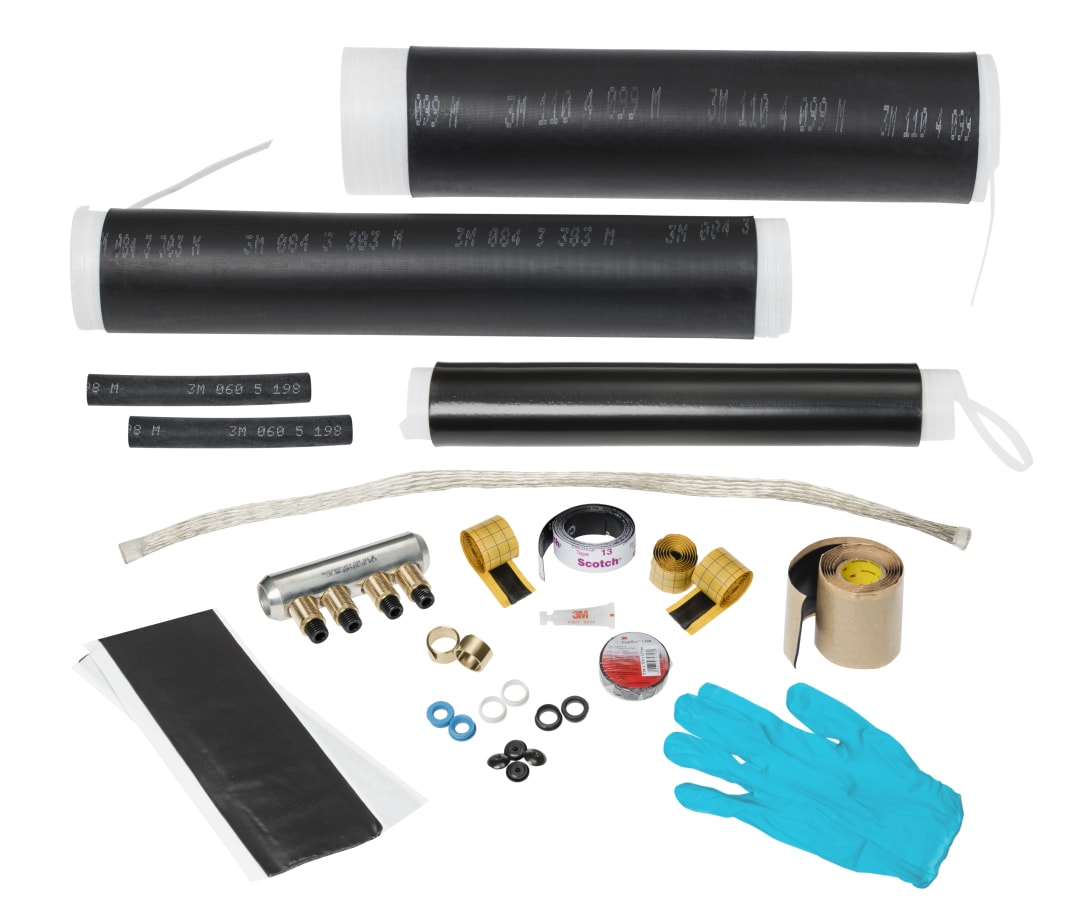

3M™ 92-AK 620-1/C QS200 Verbindungsgarnitur, 1 Leiter, 6/10 kV, 1x 95 - 300 mm², Schraubverbinder
7100066094
3M ID 7100066094 old 3M ID KE232129491 Local Catalog ID 92-AK620-1/C Distribution Chain Material Status Code 10 Division Name Electrical Markets Division Commodity Class Code 2320 Part Number 92-AK620-1/C Brand 3M™ Commodity Class Description Cable Acc,CS and L&M Product Name 3M™ 92-AK 620-1/C QS200 Verbindungsgarnitur, 1 Leiter, 6/10 kV, 1x 95 - 300 mm², Schraubverbinder Description Die 3M™ QS 200 Verbindungsgarnituren vereinen die bewährte Technik des Warmschrumpf-Außenmantels mit der Kaltschrumpf-Technik in Form eines einteiligen, schnell zu montierenden Isolierkörpers. Gemeinsam schützen und isolieren sie die Verbindung sicher und zuverlässig. Long Description Die 3M™ Kaltschrumpfgarnitur für Mittelspannung Serie QS200 ist für das einzigartige Kaltschrumpf-Installationssystem ausgelegt. Die Produkte werden vorgedehnt auf einer entfernbaren Stützwendel geliefert und ermöglichen so eine effiziente und einfache Installation. Die elektrische Feldsteuerung und der Faradaysche Käfig, die beide im Isolierkörper integriert sind, vereinfachen die Installation. Die spezifischen Eigenschaften des isolierenden Silikonkörpers erlauben die Verbindung einer Vielzahl von Kabelquerschnitten. Verbindungsgarnituren für die Mittelspannung sind sowohl mit als auch ohne Schraubverbinder erhältlich. 3M™ Kaltschrumpfgarnituren für Mittelspannung wurden als einfache und sichere Lösung für die Verbindung von Mittelspannungskabeln entwickelt. Bullet 1 Lösung für Kaltschrumpf-Verbindungsgarnitur zur einfachen und sicheren Abdichtung und Isolierung von Mittelspannungsverbindungen bis 12 kV Bullet 2 Erhöt die Montagesicherheit mit dem Einsatz eines einteiligen Isolierkörpers mit integrierten Funktionen. Bullet 3 Zur Herstellung einer Längswasserdichtung enthält die Verbindungsgarnitur alle nötigen Dichtmaterialien. Bullet 4 Einsetzbar für einen sehr breiten Anwendungsbereich von Kabelquerschnitten. Bullet 5 Die Materialeigenschaften des Kaltschrumpf-Muffenkörpers ermöglichen die Montage bei Temperaturen zwischen - 20 °C und + 50 °C. Bullet 6 Geeignet für Press- und Schraubverbinder. Keywords Kaltschrumpf,Mittelspannung Verbindungsgarnitur,QS 200 Dangerous Goods Indicator ZND TDS Required Ja EU Taric Code 8535900089 eCl@ss 8.1 classification group 21011318 eCl@ss 9 classification group 27400107 eCl@ss 10 classification group 27400107 eCl@ss 11 classification group 27400107 ETIM Class 10.0 EC001169 ETIM Class 7.0 EC001169 ETIM Class 8.0 EC001169 ETIM Class 9.0 EC001169 Base Unit (B) - Base Unit KIT Base Unit (B) - Unit KIT Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 29859.06 CCM Base Unit (B) - Metric Weight 2.724 KG Shipper (6) - Unit CS Shipper (6) - Article Number 04054596004429 Shipper (6) - Item Quantity 1.0 Shipper (6) - Metric Cubic Dimension 29859.06 CCM Shipper (6) - Metric Height Dimension 165.0 MM Shipper (6) - Metric Length Dimension 562.0 MM Shipper (6) - Metric Net Weight 2.066 KG Shipper (6) - Metric Weight 2.724 KG Shipper (6) - Metric Width Dimension 322.0 MM Pallet (8) - Article Number 04054596004436 Pallet (8) - Item Quantity 24.0 Pallet (8) - Metric Cubic Dimension 1.094 M3 Pallet (8) - Metric Height Dimension 1140.0 MM Pallet (8) - Metric Length Dimension 1200.0 MM Pallet (8) - Metric Net Weight 49.584 KG Pallet (8) - Metric Weight 75.614 KG Pallet (8) - Metric Width Dimension 800.0 MM Pallet (8) - Unit PAL Conductor Size 95 - 300 mm² Conductor Size Range 95 - 300 mm2 Nominal Cross Section Conductor 95 bis 300 mm² Splice Type Kaltschrumpfprodukte
