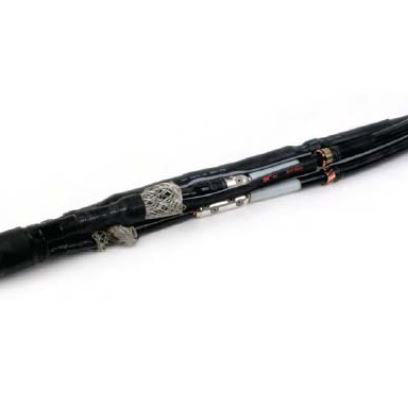

3M™ 93-FS 235-3/M2 QS2000E Übergangsgarnitur, Masse-/Kunststoffkabel, 12/20 kV, 3x 50 - 240 / 3x 1x 50 - 240 mm², Schraubverbinder
Main PicturesDownload

3M™

3M™ 93-FS 235-3/M2 QS2000E Übergangsgarnitur, Masse-/Kunststoffkabel, 12/20 kV, 3x 50 - 240 / 3x 1x 50 - 240 mm², Schraubverbinder

7100081904

  • 3M ID7100081904
    old 3M IDKE232129376
    Local Catalog ID93-FS235-3/M2
    Distribution Chain Material Status Code10
    Division NameElectrical Markets Division
    Commodity Class Code2320
    Part Number93-FS235-3/M2
    Brand3M™
    Commodity Class DescriptionCable Acc,CS and L&M
  • Product Name3M™ 93-FS 235-3/M2 QS2000E Übergangsgarnitur, Masse-/Kunststoffkabel, 12/20 kV, 3x 50 - 240 / 3x 1x 50 - 240 mm², Schraubverbinder
    DescriptionKaltschrumpf-Übergangsgarnitur, welche zum Verbinden von papierisolierten 12/20 kV 3-Leiter-Höchstädterkabeln mit kunststoffisolierten 1-Leiter Kabeln eingesetzt wird.
    ApplicationKabelverbindung
  • Bullet 1Einteiliger kaltschrumpfender Verbindungskörper mit integrierter Feldsteuerlage, Isolierung und äußerer Leitschicht
    Bullet 2Silikonelastomer-Verbinderkörper mit exzellenten Materialeigenschaften ermöglichen die Anwendung bei Temperaturen von –20 bis +50 °C
    Bullet 3Einfache Montage durch Herausziehen des Stützwendels
    Bullet 4Permanenter radialer Anpressdruck
    Bullet 5Sehr breiter Anwendungsbereich bezüglich Kabeltype und Kabelquerschnitt
    Bullet 6Passender Schraubverbinder in der Garnitur enthalten
    Bullet 7Der Kabelmantelersatz wird in Warmschrumpftechnik ausgeführt.
  • Dangerous Goods IndicatorZND
    TDS RequiredJa
    EU Taric Code8546909000
  • eCl@ss 9 classification group27400107
    eCl@ss 10 classification group27400107
    eCl@ss 11 classification group27400107
    ETIM Class 10.0EC001169
    ETIM Class 7.0EC001169
    ETIM Class 8.0EC001169
    ETIM Class 9.0EC001169
  • Base Unit (B) - Base UnitKIT
    Base Unit (B) - UnitKIT
    Base Unit (B) - Item Quantity1.0
    Base Unit (B) - Mapped FromActivity Unit
    Base Unit (B) - Metric Cubic Dimension44308.0 CCM
    Base Unit (B) - Metric Weight11270.0 G
  • Shipper (6) - UnitCS
    Shipper (6) - Article Number04054596047303
    Shipper (6) - Item Quantity1.0
    Shipper (6) - Metric Cubic Dimension44308.0 CCM
    Shipper (6) - Metric Height Dimension160.0 MM
    Shipper (6) - Metric Length Dimension1045.0 MM
    Shipper (6) - Metric Net Weight10.5 KG
    Shipper (6) - Metric Weight11.27 KG
    Shipper (6) - Metric Width Dimension265.0 MM
  • Pallet (8) - Article Number04054596047310
    Pallet (8) - Item Quantity18.0
    Pallet (8) - Metric Cubic Dimension1.066 M3
    Pallet (8) - Metric Height Dimension1110.0 MM
    Pallet (8) - Metric Length Dimension1200.0 MM
    Pallet (8) - Metric Net Weight189.0 KG
    Pallet (8) - Metric Weight213.11 KG
    Pallet (8) - Metric Width Dimension800.0 MM
    Pallet (8) - UnitPAL
  • Conductor Size RangePolymeric : 50 - 240 mm² / Paper : 50 - 240 mm²
    Splice TypeÜbergang
