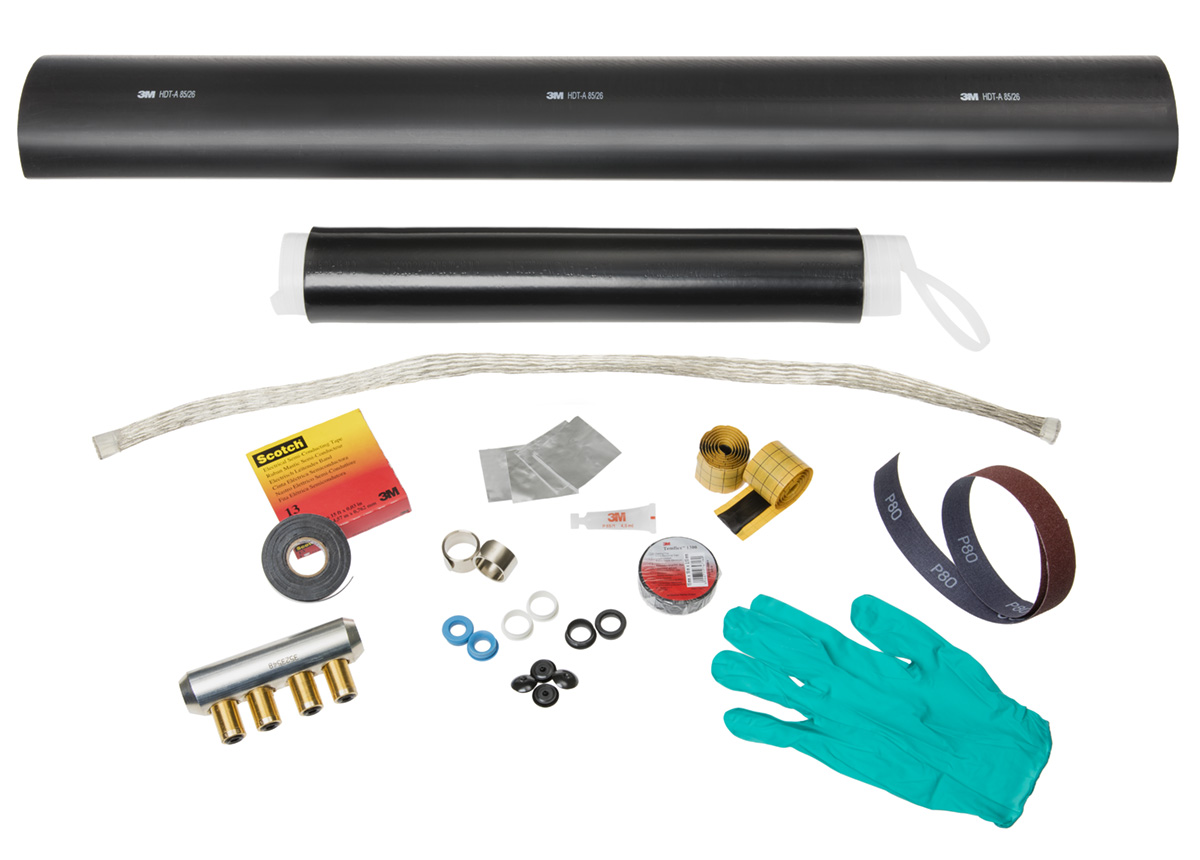

3M™ 93-AK 220-1 QS200 Verbindungsgarnitur, Hybrid, 1 Leiter, 12/20 kV, 1x 50 - 300 mm²
Main PicturesDownload

3M™

3M™ 93-AK 220-1 QS200 Verbindungsgarnitur, Hybrid, 1 Leiter, 12/20 kV, 1x 50 - 300 mm²

7100095148

  • 3M ID7100095148
    old 3M IDUU005550833
    Local Catalog ID93-AK220-1
    Distribution Chain Material Status Code10
    Division NameElectrical Markets Division
    Commodity Class Code2320
    Part Number93-AK220-1
    Product TypeSpleißset
    Brand3M™
    Commodity Class DescriptionCable Acc,CS and L&M
  • Product Name3M™ 93-AK 220-1 QS200 Verbindungsgarnitur, Hybrid, 1 Leiter, 12/20 kV, 1x 50 - 300 mm²
    DescriptionKaltschrumpf-Verbindungsgarnitur mit integrierte innere Elektrode, welche einen Faradayschen Käfig um den Verbinder bildet und somit für einen sicheren Betrieb sorgt.
    Long DescriptionDie 3M™ Kaltschrumpfgarnitur für Mittelspannung Serie QS200 ist für das einzigartige Kaltschrumpf-Installationssystem ausgelegt. Die Produkte werden vorgedehnt auf einer entfernbaren Stützwendel geliefert und ermöglichen so eine effiziente und einfache Installation. Die elektrische Feldsteuerung und der Faradaysche Käfig, die beide im Isolierkörper integriert sind, vereinfachen die Installation. Die spezifischen Eigenschaften des isolierenden Silikonkörpers erlauben die Verbindung einer Vielzahl von Kabelquerschnitten. Verbindungsgarnituren für die Mittelspannung sind sowohl mit als auch ohne Schraubverbinder erhältlich. Die 3M™ Kaltschrumpfgarnituren für Mittelspannung wurden als einfache und sichere Lösung für die Verbindung von Mittelspannungskabeln entwickelt.
  • Bullet 1Lösung für Kaltschrumpf-Verbindungen zur einfachen und sicheren Abdichtung und Isolierung von Mittelspannungsverbindungen bis 24 kV
    Bullet 2Elektrische Feldsteuerung und Faradayscher Käfig, beide im Isolierkörper integriert
    Bullet 3Kein Werkzeug für die Installation erforderlich
    Bullet 4Für ein breites Spektrum von Kabelquerschnitten
    Bullet 5Geeignet für Press- und Schraubverbinder.
    KeywordsKaltschrumpf,Mittelspannung Verbindungsgarnitur,QS 200
  • Dangerous Goods IndicatorZND
    TDS RequiredJa
    EU Taric Code8546909000
  • eCl@ss 8.1 classification group21011318
    eCl@ss 9 classification group27400107
    eCl@ss 10 classification group27400107
    eCl@ss 11 classification group27400107
    ETIM Class 10.0EC001169
    ETIM Class 7.0EC001169
    ETIM Class 8.0EC001169
    ETIM Class 9.0EC001169
  • Base Unit (B) - Base UnitKIT
    Base Unit (B) - UnitKIT
    Base Unit (B) - Item Quantity1.0
    Base Unit (B) - Mapped FromActivity Unit
    Base Unit (B) - Metric Cubic Dimension24216.191 CCM
    Base Unit (B) - Metric Weight2780.0 G
  • Shipper (6) - UnitCS
    Shipper (6) - Article Number04054596161498
    Shipper (6) - Item Quantity1.0
    Shipper (6) - Metric Cubic Dimension24216.191 CCM
    Shipper (6) - Metric Height Dimension132.0 MM
    Shipper (6) - Metric Length Dimension1176.0 MM
    Shipper (6) - Metric Net Weight2.415 KG
    Shipper (6) - Metric Weight2.78 KG
    Shipper (6) - Metric Width Dimension156.0 MM
  • Pallet (8) - Article Number04054596161504
    Pallet (8) - Item Quantity40.0
    Pallet (8) - Metric Cubic Dimension1152960.0 CCM
    Pallet (8) - Metric Height Dimension1201.0 MM
    Pallet (8) - Metric Length Dimension1200.0 MM
    Pallet (8) - Metric Net Weight96.6 KG
    Pallet (8) - Metric Weight121.19 KG
    Pallet (8) - Metric Width Dimension800.0 MM
    Pallet (8) - UnitPAL
  • Conductor Size50 - 300 mm²
    Conductor Size Range50 - 300 mm²
    Splice TypeInline
