3M™

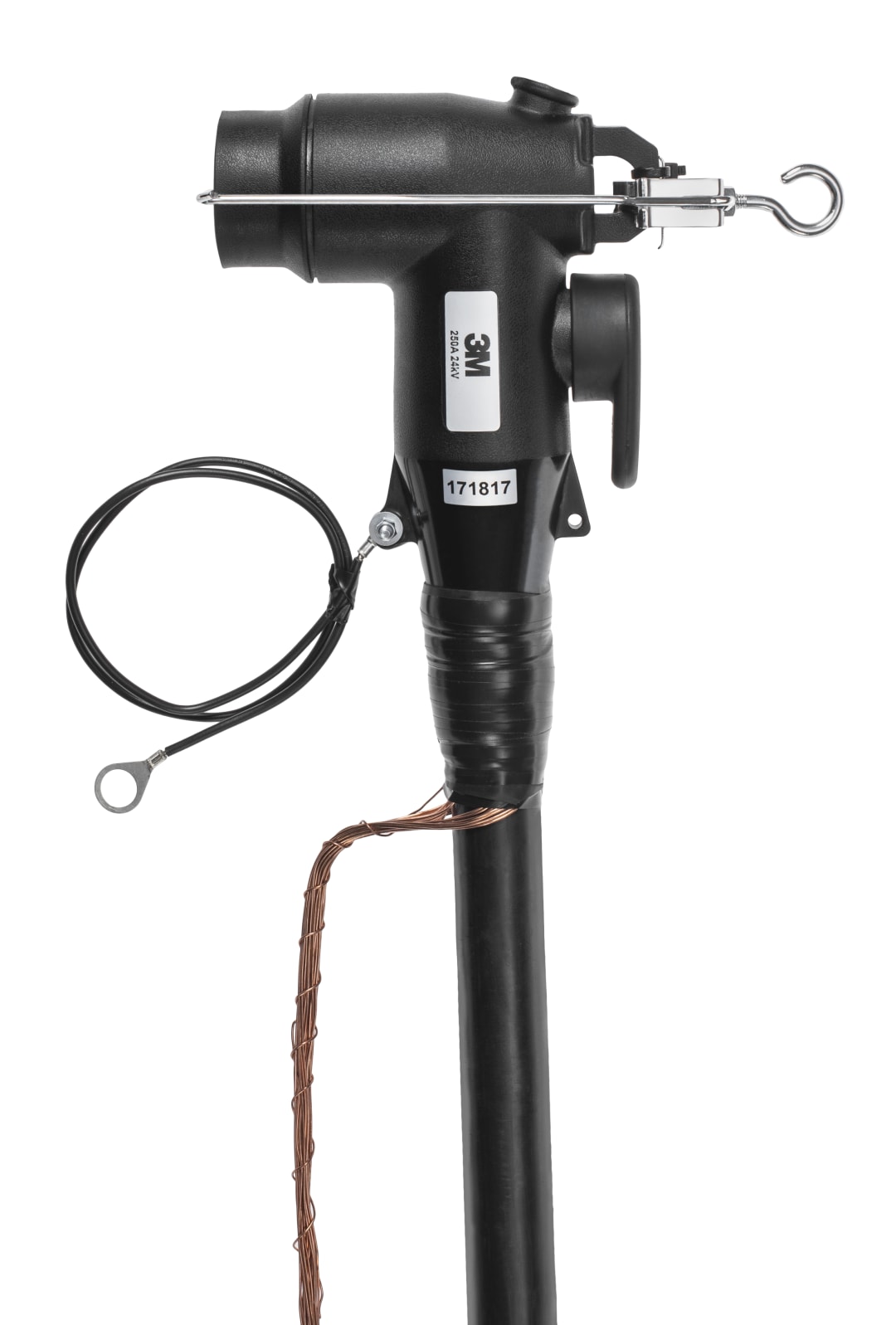

3M™ 93-EE 895-2/95 Steckendverschluß, 1 Leiter, Gewinkelt, 250 A, 12/20 kV Innenraum, 1x 25 - 95 mm²
7100140762
3M ID 7100140762 old 3M ID UU008753657 Local Catalog ID 93-EE 895-2/95 Distribution Chain Material Status Code 10 Division Name Electrical Markets Division Commodity Class Code 2320 Product Type Satz Brand 3M™ Commodity Class Description Cable Acc,CS and L&M Product Name 3M™ 93-EE 895-2/95 Steckendverschluß, 1 Leiter, Gewinkelt, 250 A, 12/20 kV Innenraum, 1x 25 - 95 mm² Description Diese einfach montierbaren trennbaren Steckendverschlüsse sind für den Einsatz im Innenbereich bei mit Draht abgeschirmten, nicht armierten isolierten Polymerkabeln mit bis zu 24 kV vorgesehen. Der trennbare Steckendverschluss dient dazu, eine Verbindung zwischen dem Kabel und der Schaltanlage, dem Transformator und anderen Anlagen herzustellen. Long Description Die Produkte sind aus hochwertigem EPDM geformt und werden in Packungen mit Materialien für drei Phasen geliefert. Im Lieferumfang sind dabei eine Komponente zur Belastungskontrolle, ein Erdungsset, ein mechanischer Kabelschuh sowie die Montageanleitung enthalten. Die geraden, Winkel- und T-Steckendverschlüsse decken eine große Bandbreite an Kabelquerschnitten ab. Alle Sets wurden einer vollständigen Typprüfung gemäß Cenelec HD 629.1 (DIN VDE 0278) unterzogen. Application Kabelabschluss Bullet 1 Das trennbare Steckendverschlussset bietet eine einfache und sichere Lösung zum Abschluss von Mittelspannungskabeln mit bis zu 24 kV Bullet 2 Gerade, Winkel- und T-Anschlüsse Bullet 3 Deckt Kabelquerschnitte von 25 mm² bis 630 mm² ab Bullet 4 Das Set enthält Materialien für die Montage von 3 Phasen Bullet 5 Kontaktstift inkludiert Bullet 6 Einfache und sichere Montage Bullet 7 Wartungsfrei Keywords 3M, Trennbares Steckendverschlussset, Steckendverschluss, Mittelspannungskabel, 24 kV Kabel, Polymerkabel, innen Bereich, Schaltanlage Verbindung, Transformator Verbindung, Kabelabschluss, einfache Montage, sichere Lösung, Feuchtigkeitsdichter Anschluss, überflutbar Anschluss, EPDM Material, Wartungsfrei, Kabelquerschnitte, mechanische Kabelschuhe, Erdungsset, Belastungskontrolle, Cenelec HD 629.1, DIN VDE 0278, Energie Industrie, elektrische Installation, Stromverteilung, Transportinfrastruktur, Öl- und Gasindustrie, Schienenverkehr, Energieverteilung, Industrieelektronik, Fertigungsindustrie, Transport und Verkehr, Energienetze, Winkelsteckendverschluss, T-Steckendverschluss, gerader Steckendverschluss. Dangerous Goods Indicator GPP TDS Required Nein Indoor/Outdoor Innenbereich EU Taric Code 8535900089 eCl@ss 9 classification group 27440308 eCl@ss 10 classification group 27440308 eCl@ss 11 classification group 27440308 ETIM Class 10.0 EC003521 ETIM Class 7.0 EC003521 ETIM Class 8.0 EC003521 ETIM Class 9.0 EC003521 Base Unit (B) - Base Unit KIT Base Unit (B) - Unit KIT Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 12924.658 CCM Base Unit (B) - Metric Weight 3379.0 G Shipper (6) - Unit CS Shipper (6) - Article Number 04054596345898 Shipper (6) - Item Quantity 1.0 Shipper (6) - Metric Cubic Dimension 12924.658 CCM Shipper (6) - Metric Height Dimension 118.0 MM Shipper (6) - Metric Length Dimension 379.0 MM Shipper (6) - Metric Net Weight 2.971 KG Shipper (6) - Metric Weight 3.379 KG Shipper (6) - Metric Width Dimension 289.0 MM Pallet (8) - Article Number 04054596345904 Pallet (8) - Item Quantity 64.0 Pallet (8) - Metric Cubic Dimension 1045.44 CDM Pallet (8) - Metric Height Dimension 1089.0 MM Pallet (8) - Metric Length Dimension 1200.0 MM Pallet (8) - Metric Net Weight 190.144 KG Pallet (8) - Metric Weight 241.256 KG Pallet (8) - Metric Width Dimension 800.0 MM Pallet (8) - Unit PAL
