3M™ 96-EP 730-2 QTEN Endverschlußgarnitur, 1 Leiter, 38/66 kV, Freiluft, Kabelquerschnitt 630-1600 mm², 1 Packung / Karton
Main PicturesDownload

3M™

3M™ 96-EP 730-2 QTEN Endverschlußgarnitur, 1 Leiter, 38/66 kV, Freiluft, Kabelquerschnitt 630-1600 mm², 1 Packung / Karton

7100154720

  • 3M ID7100154720
    old 3M IDUU009076835
    Local Catalog ID96-EP720-2/1500
    Distribution Chain Material Status Code10
    Division NameElectrical Markets Division
    Commodity Class Code2320
    Part Number96-EP720-2/1500
    Brand3M™
    Commodity Class DescriptionCable Acc,CS and L&M
  • Product Name3M™ 96-EP 730-2 QTEN Endverschlußgarnitur, 1 Leiter, 38/66 kV, Freiluft, Kabelquerschnitt 630-1600 mm², 1 Packung / Karton
    DescriptionDie 3M™ Kaltschrumpf-Kabelabschluss-Sets für hohe Spannungen der Serie QTEN eignen sich für Anwendungen bei geschirmten einadrigen Kupferkabeln mit bis zu 72,5 kV. Dank der Silikonisolierung des Kaltschrumpf-Spleißkörpers bieten sie eine einfache und sichere Lösung für den Kabelendverschluss.

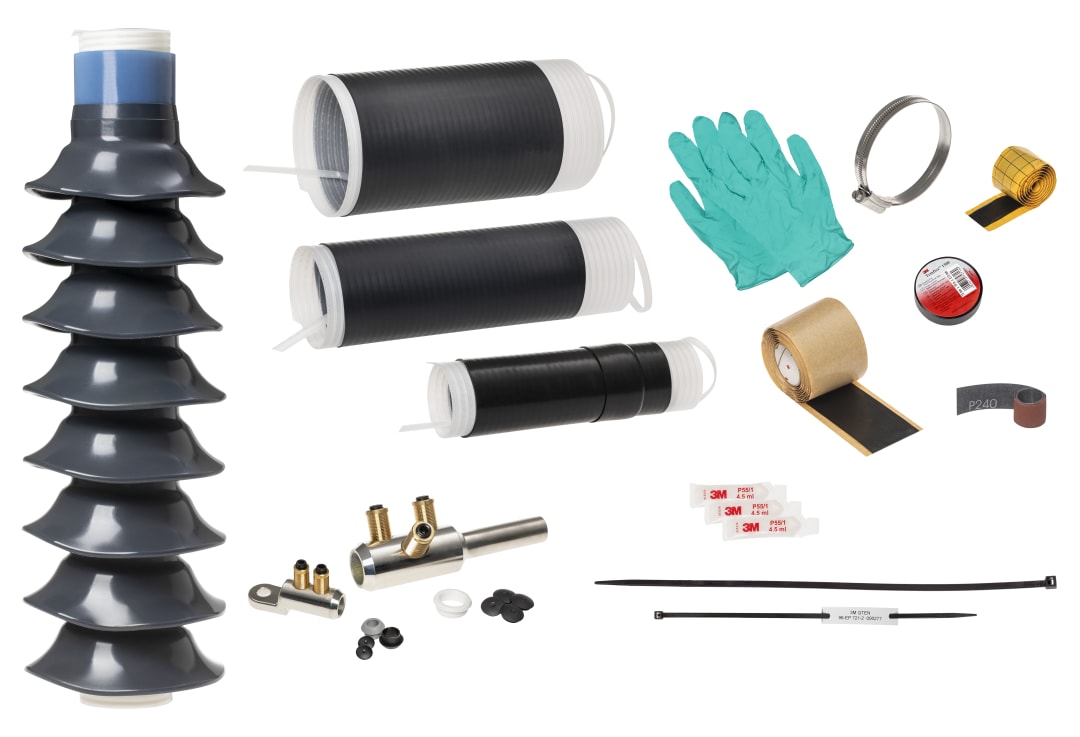

    Long DescriptionDie 3M™ Kaltschrumpf-Kabelabschluss-Sets für hohe Spannungen Serie QTEN sind – im Einklang mit IEC 60840 – auf isolierte Polymer-Kabel ausgelegt. Das Set beinhaltet einen Silikon-Kaltschrumpf-Endverschluss mit integrierten Regenabläufen und separater Kaltschrumpfhülse zur Belastungskontrolle. Für die Abdichtung des Kabelmantels und des Kabelschuhs sind Silikon-Kaltschrumpf-Isolierschläuche im Lieferumfang enthalten. Außerdem beinhaltet das Set einen Kriechstromabnehmer, um ein definiertes Erdpotential am Ende der Regenabläufe sicherzustellen.
  • Bullet 1Endverschluss für hohe Spannungen mit bis zu 72,5 kV
    Bullet 2Das Produkt deckt Kabelquerschnitte von bis zu 1.600 mm² ab
    Bullet 3Silikon-Kaltschrumpfverschluss mit integrierten Silikon-Regenabläufen
    Bullet 4Getestet gemäß IEC 60840
    Bullet 5Keine Spezialwerkzeuge oder Wärme erforderlich
    Keywords
    • 3M, Kaltschrumpf-Kabelabschluss, hohe Spannungen, Kabelabschluss-Set, Serie QTEN, Kupferkabel, Silikonisolierung, IEC 60840, Kabelendverschluss, Energie, Elektrische Installation, Stromverteilung, Polymer-Kabel, Silikon-Kaltschrumpfverschluss, Regenabläufe, Kaltschrumpfhülse, Belastungskontrolle, Kabelmantel, Kabelschuh, Silikon-Kaltschrumpf-Isolierschläuche, Kriechstromabnehmer.
    • 3M Kaltschrumpf
    • QTEN
  • Dangerous Goods IndicatorZND
    TDS RequiredNein
    EU Taric Code8546909000
  • eCl@ss 9 classification group27400102
    eCl@ss 10 classification group27400102
    eCl@ss 11 classification group27400102
    ETIM Class 10.0EC003520
    ETIM Class 7.0EC003520
    ETIM Class 8.0EC003520
    ETIM Class 9.0EC003520
  • Base Unit (B) - Base UnitKIT
    Base Unit (B) - UnitKIT
    Base Unit (B) - Item Quantity1.0
    Base Unit (B) - Mapped FromActivity Unit
    Base Unit (B) - Metric Cubic Dimension69.185 CDM
    Base Unit (B) - Metric Weight7.9 KG
  • Shipper (6) - UnitCS
    Shipper (6) - Article Number04054596453319
    Shipper (6) - Item Quantity1.0
    Shipper (6) - Metric Cubic Dimension69.185 CDM
    Shipper (6) - Metric Height Dimension295.0 MM
    Shipper (6) - Metric Length Dimension795.0 MM
    Shipper (6) - Metric Net Weight6.908 KG
    Shipper (6) - Metric Weight7.9 KG
    Shipper (6) - Metric Width Dimension295.0 MM
  • Pallet (8) - Article Number04054596453326
    Pallet (8) - Item Quantity12.0
    Pallet (8) - Metric Cubic Dimension993.6 CDM
    Pallet (8) - Metric Height Dimension1035.0 MM
    Pallet (8) - Metric Length Dimension1200.0 MM
    Pallet (8) - Metric Net Weight82.896 KG
    Pallet (8) - Metric Weight120.05 KG
    Pallet (8) - Metric Width Dimension800.0 MM
    Pallet (8) - UnitPAL
