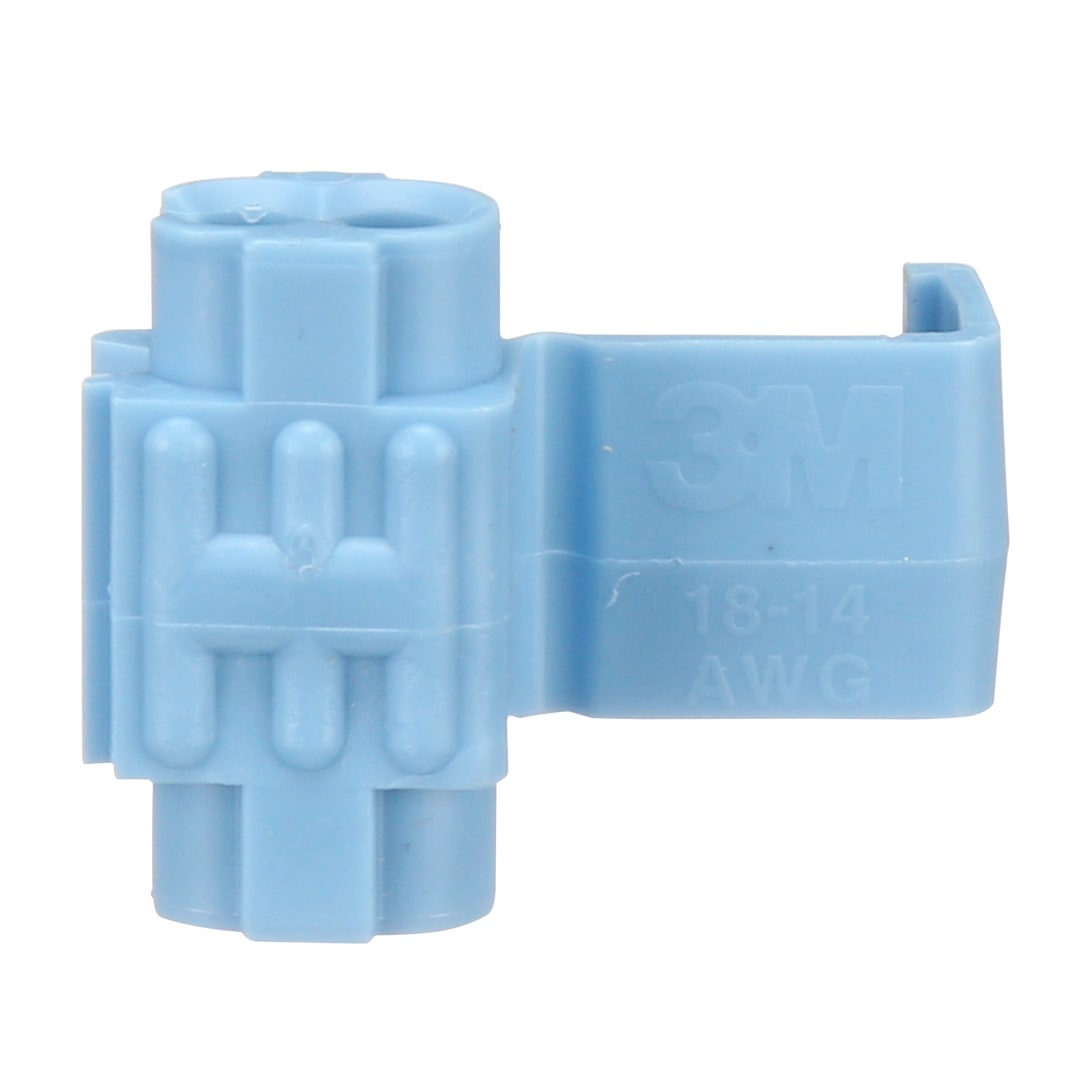

3M™ Scotchlok™ 560B Abzweigverbinder, Blau, 600 V, max. 0,75 - 1,5 mm², 1000 Stück / Karton
Main PicturesDownload

Scotchlok™

3M™ Scotchlok™ 560B Abzweigverbinder, Blau, 600 V, max. 0,75 - 1,5 mm², 1000 Stück / Karton

7100166939

  • 3M ID7100166939
    old 3M ID80000209611
    Local Catalog ID560B-B
    Distribution Chain Material Status Code10
    Division NameElectrical Markets Division
    Commodity Class Code2340
    Part Number560B-B
    Product TypeVerbindung
    BrandScotchlok™
    Commodity Class DescriptionElectrical Supplies
  • Product Name3M™ Scotchlok™ 560B Abzweigverbinder, Blau, 600 V, max. 0,75 - 1,5 mm², 1000 Stück / Karton
    Description3M™ Scotchlok™ 560B Durchgangs- und Abzweigverbinder werden verwendet, um einen Abzweig mit einem Querschnitt von 0,75 mm² bis 1,5 mm² (Massivdraht/Litzen) mit einem Leiter mit einem Querschnitt von 1,5 mm² (Litzen) per Durchgangsverbindung zu verbinden und zu isolieren. Diese Verbindung eignet sich zum Abzweigen oder parallelen Verbinden.
    Long DescriptionDer 3M™ Scotchlok™ Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok™ Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok™ Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok™ Verbinder sind alle UL und C.S.A. gelistet.
  • Bullet 1Verbindung ohne Abisolierung von Adern
    Bullet 2Einfache Verbindung durch leichten Druck
    Bullet 3Mit UL- und CSA-Zertifizierung
    Bullet 4Verbindet einen Leiter mit einem Querschnitt von 0,75 mm² bis 1,5 mm² (Massivdraht/Litzen) mit einem Leiter mit einem Querschnitt von 1,5 mm² (Litzen) per Durchgangsverbindung und isoliert die Verbindung
    Bullet 5UL-gelistet, CSA-zertifiziert und RoHS 2011/65/EU-konform
    KeywordsScotchlok
  • Product Colorhellblau
    Dangerous Goods IndicatorZND
    TDS RequiredNein
    EU Taric Code8536901000
  • eCl@ss 9 classification group27400215
    eCl@ss 10 classification group27400215
    eCl@ss 11 classification group27400215
    ETIM Class 10.0EC000306
    ETIM Class 7.0EC000306
    ETIM Class 8.0EC000306
    ETIM Class 9.0EC000306
  • Base Unit (B) - Article Number10054007008399
    Base Unit (B) - Base UnitEA
    Base Unit (B) - UnitEA
    Base Unit (B) - Item Quantity1.0
    Base Unit (B) - Mapped FromActivity Unit
    Base Unit (B) - Metric Cubic Dimension12.052 CCM
    Base Unit (B) - Metric Weight2.016 G
  • Consumer (2) - UnitBAG
    Consumer (2) - Article Number00054007008392
    Consumer (2) - Item Quantity100.0
    Consumer (2) - Metric Cubic Dimension2716.155 CCM
    Consumer (2) - Metric Height Dimension21.59 CM
    Consumer (2) - Metric Length Dimension16.51 CM
    Consumer (2) - Metric Net Weight170.0 G
    Consumer (2) - Metric Weight181.436 G
    Consumer (2) - Metric Width Dimension7.62 CM
  • Shipper (6) - UnitCS
    Shipper (6) - Article Number50076308924541
    Shipper (6) - Item Quantity1000.0
    Shipper (6) - Metric Cubic Dimension12052.49 CCM
    Shipper (6) - Metric Height Dimension17.272 CM
    Shipper (6) - Metric Length Dimension26.416 CM
    Shipper (6) - Metric Net Weight1700.0 G
    Shipper (6) - Metric Weight2016.2 G
    Shipper (6) - Metric Width Dimension26.416 CM
  • Pallet (8) - Item Quantity96000.0
    Pallet (8) - Metric Cubic Dimension1.513 M3
    Pallet (8) - Metric Height Dimension116.332 CM
    Pallet (8) - Metric Length Dimension121.92 CM
    Pallet (8) - Metric Net Weight163.2 KG
    Pallet (8) - Metric Weight210.0 KG
    Pallet (8) - Metric Width Dimension106.68 CM
    Pallet (8) - UnitPAL
  • Conductor Size18 - 16 AWG / 14 AWG Stranded
    Maximum Operating Temperature (Celsius)105.0
    Maximum Operating Temperature (Fahrenheit)221.0 Degree Fahrenheit
    Minimum Operating Temperature (Celsius)0.0
    Nominal Cross Section0.75 bis 1.5 mm²
  • Flame RetardantJa
