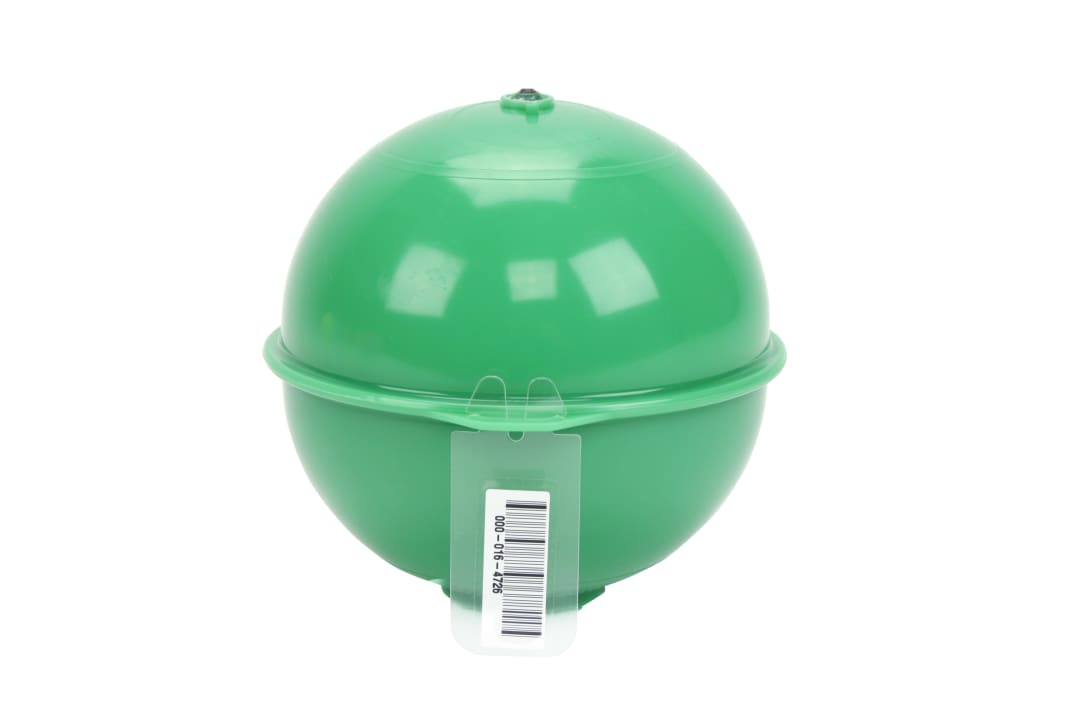

3M™ Kugelmarker, 1424-XR/ID, Abwasser, Grün, 30 pro Packung
Main PicturesDownload

3M™

3M™ Kugelmarker, 1424-XR/ID, Abwasser, Grün, 30 pro Packung

7100178020

  • 3M ID7100178020
    old 3M ID80611629041
    Local Catalog ID1424-XR/ID
    Distribution Chain Material Status Code10
    Division NameElectrical Markets Division
    Commodity Class Code2320
    Part Number1424-XR/iD
    Brand3M™
    Commodity Class DescriptionCable Acc,CS and L&M
  • Product Name3M™ Kugelmarker, 1424-XR/ID, Abwasser, Grün, 30 pro Packung
    DescriptionDer 3M™ Kugelmarker mit einer erweiterten Reichweite von 1,5 m wurde speziell für die Ortung von bündig eingebauten Einrichtungen entwickelt, die durch Aufschüttungen verdeckt sind. Er wird an der Unterseite von nichtmetallischen Klappen oder Abdeckungen über bündig eingebauten Einrichtungen angebracht. Dieser selbstausrichtende Marker dient der eindeutigen Identifizierung von Einrichtungen. Zusätzlich ermöglicht die iD-Ausführung das Schreiben/Lesen von Daten in/aus dem Marker.
    Long DescriptionDer grüne 3M™EMS iD-Kugelmarker – Abwasser macht das Markieren und damit auch das spätere Orten unterirdischer Abwasserleitungen denkbar einfach. Er kann bis zu einer maximalen Tiefe von 1,20 Metern geortet werden, ist unempfindlich gegen Mineralien, Chemikalien und Temperaturwechsel und somit für jegliches Erdreich geeignet. Das freischwimmende Design in einer wasserdichten PE-Kugel stellt sicher, dass sich der Marker unabhängig von der Einbaulage selbstständig immer genau horizontal ausrichtet. Dabei handelt es sich bei der Flüssigkeit im Inneren der Kugel um eine Mischung aus Wasser und Propylenglycol, welche biologisch abbaubar ist und unschädlich für Mensch, Fauna und Flora. Die elektronischen Marker gelten als zuverlässigste Methode, bestehende oder neu zu installierende Einrichtungen zu markieren – auch unter Schnee. Ihre Funktion wird weder von metallischen Kanälen oder Rohren noch von Zäunen oder Hochspannungsleitungen beeinflusst. Die EMS iD-Marker werden mit einer individuellen, bereits vorprogrammierten Seriennummer ausgeliefert. Diese Seriennummer ist zusätzlich in Form eines ablösbaren, selbstklebenden und mit einem Strichcode versehenen Aufklebers am Marker befestigt und kann direkt in den Kabel-/Lageplan geklebt werden. Empfängt der Kugelmarker das „Lese“-Signal eines 3M™ Dynatel™ Kabelortungsgeräts, übermittelt er die in ihm zuvor gespeicherten Informationen. Die iD-Marker können temporär oder permanent programmiert werden, um benutzerdefinierte Informationen wie Kabel- oder Muffendaten, Typ der Anwendung oder andere wichtige Details zu speichern. Nachdem diese Daten mittels des Ortungsgerätes ausgelesen wurden, können sie über eine serielle RS232 Verbindung an einen PC übertragen werden. Diese aktiven iD-Kugelmarker sind auch kompatibel mit älteren, passiven Markern.
  • Bullet 1Selbstnivellierende Konstruktion für präzise und horizontale Positionierung
    Bullet 2Ermöglicht die einfache Markierung von erdverlegten Stromleitungen
    Bullet 3Passive Antenne in wasserfester Polyethylenhülle
    Bullet 4Temperaturbeständig von -20 °C bis 50 °C
    Bullet 5Funktioniert ohne externe Stromquelle
    Keywords
    • 3M, 3M™ Kugelmarker, Kugelmarker, Ortung von Einrichtungen, bündig eingebaute Einrichtungen, iD-Ausführung, Daten schreiben und lesen, Selbstnivellierende Konstruktion, präzise Positionierung, horizontale Positionierung, Markierung von erdverlegten Stromleitungen, passive Antenne, wasserfeste Polyethylenhülle, temperaturbeständig, ohne externe Stromquelle, erdverlegte Einrichtungsleitungen, Chemikalienbeständigkeit, keine externe Stromquelle, Architektur und Bau, Daten- und Kommunikationsnetze, Energie, Transport und Verkehr, Bergbau, metallurgische Industrie, elektrische Installation, Energienetze, Infrastruktur, Schienenverkehr, Stromverteilung, Transportinfrastruktur, Versorgungsunternehmen, xDSL-Anschlüsse, Öl- und Gasindustrie, Ortungsmarker, erdverlegte Einrichtungen, Markierungssysteme.
    • LM Dynatel
    • 3M LM
  • Product Colorgrün
    Overall Height (Metric)10.4 cm
    Dangerous Goods IndicatorZND
    TDS RequiredJa
    EU Taric Code8517699000
  • eCl@ss 9 classification group27280492
    eCl@ss 10 classification group27280492
    eCl@ss 11 classification group27280492
    ETIM Class 10.0EC002978
    ETIM Class 7.0EC002978
    ETIM Class 8.0EC002978
    ETIM Class 9.0EC002978
  • Base Unit (B) - Article Number00051128620496
    Base Unit (B) - Base UnitEA
    Base Unit (B) - UnitEA
    Base Unit (B) - Item Quantity1.0
    Base Unit (B) - Mapped FromActivity Unit
    Base Unit (B) - Metric Cubic Dimension1447.947 CCM
    Base Unit (B) - Metric Weight352.895 G
  • Consumer (2) - UnitPAK
    Consumer (2) - Article Number10051128620493
    Consumer (2) - Article Number Print Indicatortrue
    Consumer (2) - Article Number Type CodeUPC
    Consumer (2) - Item Quantity10.0
    Consumer (2) - Metric Cubic Dimension852.127 CCM
    Consumer (2) - Metric Height Dimension6.35 MM
    Consumer (2) - Metric Length Dimension406.4 MM
    Consumer (2) - Metric Net Weight3265.41 G
    Consumer (2) - Metric Weight3266.318 G
    Consumer (2) - Metric Width Dimension330.2 MM
  • Shipper (6) - UnitCS
    Shipper (6) - Article Number50051128620491
    Shipper (6) - Item Quantity30.0
    Shipper (6) - Metric Cubic Dimension43438.43 CCM
    Shipper (6) - Metric Height Dimension34.544 CM
    Shipper (6) - Metric Length Dimension55.626 CM
    Shipper (6) - Metric Net Weight9796.23 G
    Shipper (6) - Metric Weight10586.84 G
    Shipper (6) - Metric Width Dimension22.606 CM
  • Pallet (8) - Item Quantity720.0
    Pallet (8) - Metric Cubic Dimension1.531 M3
    Pallet (8) - Metric Height Dimension117.602 CM
    Pallet (8) - Metric Length Dimension122.0 CM
    Pallet (8) - Metric Net Weight235.11 KG
    Pallet (8) - Metric Weight280.0 KG
    Pallet (8) - Metric Width Dimension106.68 CM
    Pallet (8) - UnitPAL
  • Burial Depth (Metric)1.5
    Transmitter Outputkeine Angabe
