Scotchlok™

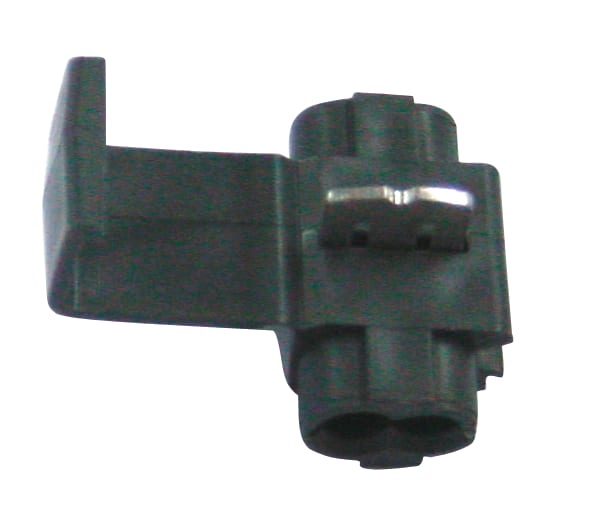

3M™ Scotchlok™ 534 Abzweigverbinder, Braun, 600 V, max. 1,5 - 2,5 mm², 100 Stück / Packung
7100179355
3M ID 7100179355 old 3M ID 80000215139 Local Catalog ID 534 Distribution Chain Material Status Code 10 Division Name Electrical Markets Division Commodity Class Code 2340 Part Number 534 Brand Scotchlok™ Commodity Class Description Electrical Supplies Product Name 3M™ Scotchlok™ 534 Abzweigverbinder, Braun, 600 V, max. 1,5 - 2,5 mm², 100 Stück / Packung Description 3M™ Scotchlok™ IDC 534 verbindet Drähte in einer Doppelstrangkonfiguration, ohne dass die Drähte vor der Verwendung abisoliert werden müssen. Long Description Der 3M™ Scotchlok™ Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok™ Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok™ Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok™ Verbinder sind alle UL und C.S.A. gelistet. Bullet 1 Flammhemmend Bullet 2 Einzigartiger „U“-Kontakt sorgt für eine zuverlässige elektrische Verbindung Bullet 3 Geeignet für 1,5–2,5 mm² massiv/verseilt Bullet 4 Schnell und einfach zu verwenden – einfach zuschnappen ohne Abisolieren oder Verdrehen des Kabels Bullet 5 UL-gelistet, CSA-zertifiziert und RoHS 2011/65/EU-konform Keywords - Scotchlok,Scotchlok IDC 534,IDC 534,IDC Verbinder,elektrischer Verbinder,flammhemmende elektrische Verbindung,Elektrischer IDC 534,selbstabisolierender Verbinder
- IDC Verbinder
- insulation displacement connector
- flammwidrige elektrische Verbindung
- Elektrischer IDC 534
- isolierte elektrische Verbindung
Dangerous Goods Indicator ZND TDS Required Nein EU Taric Code 8536901000 eCl@ss 9 classification group 27400215 eCl@ss 10 classification group 27400215 eCl@ss 11 classification group 27400215 ETIM Class 10.0 EC000306 ETIM Class 7.0 EC000306 ETIM Class 8.0 EC000306 ETIM Class 9.0 EC000306 Base Unit (B) - Article Number 10054007505119 Base Unit (B) - Base Unit EA Base Unit (B) - Unit EA Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 0.192 IN3 Base Unit (B) - Metric Height Dimension 10.16 MM Base Unit (B) - Metric Length Dimension 20.32 MM Base Unit (B) - Metric Weight 1.678 G Base Unit (B) - Metric Width Dimension 15.24 MM Consumer (2) - Unit BAG Consumer (2) - Article Number 00054007505112 Consumer (2) - Item Quantity 100.0 Consumer (2) - Metric Cubic Dimension 3613.348 CCM Consumer (2) - Metric Height Dimension 26.67 CM Consumer (2) - Metric Length Dimension 17.78 CM Consumer (2) - Metric Net Weight 167.8 G Consumer (2) - Metric Weight 181.21 G Consumer (2) - Metric Width Dimension 7.62 CM Shipper (6) - Unit CS Shipper (6) - Article Number 50054007992481 Shipper (6) - Item Quantity 1000.0 Shipper (6) - Metric Cubic Dimension 18872.92 CCM Shipper (6) - Metric Height Dimension 24.765 CM Shipper (6) - Metric Length Dimension 28.905 CM Shipper (6) - Metric Net Weight 1678.0 G Shipper (6) - Metric Weight 1930.489 G Shipper (6) - Metric Width Dimension 26.365 CM Pallet (8) - Item Quantity 64000.0 Pallet (8) - Metric Cubic Dimension 1.436 M3 Pallet (8) - Metric Height Dimension 110.439 CM Pallet (8) - Metric Length Dimension 121.92 CM Pallet (8) - Metric Net Weight 107.392 KG Pallet (8) - Metric Weight 137.892 KG Pallet (8) - Metric Width Dimension 106.68 CM Pallet (8) - Unit PAL Backing Material Kartonstärke 15 mil Conductor Size 22 to 16 AWG solid/stranded Minimum Operating Temperature (Celsius) -40.0 Nominal Cross Section 1.5 bis 2.5 mm²
