3M™

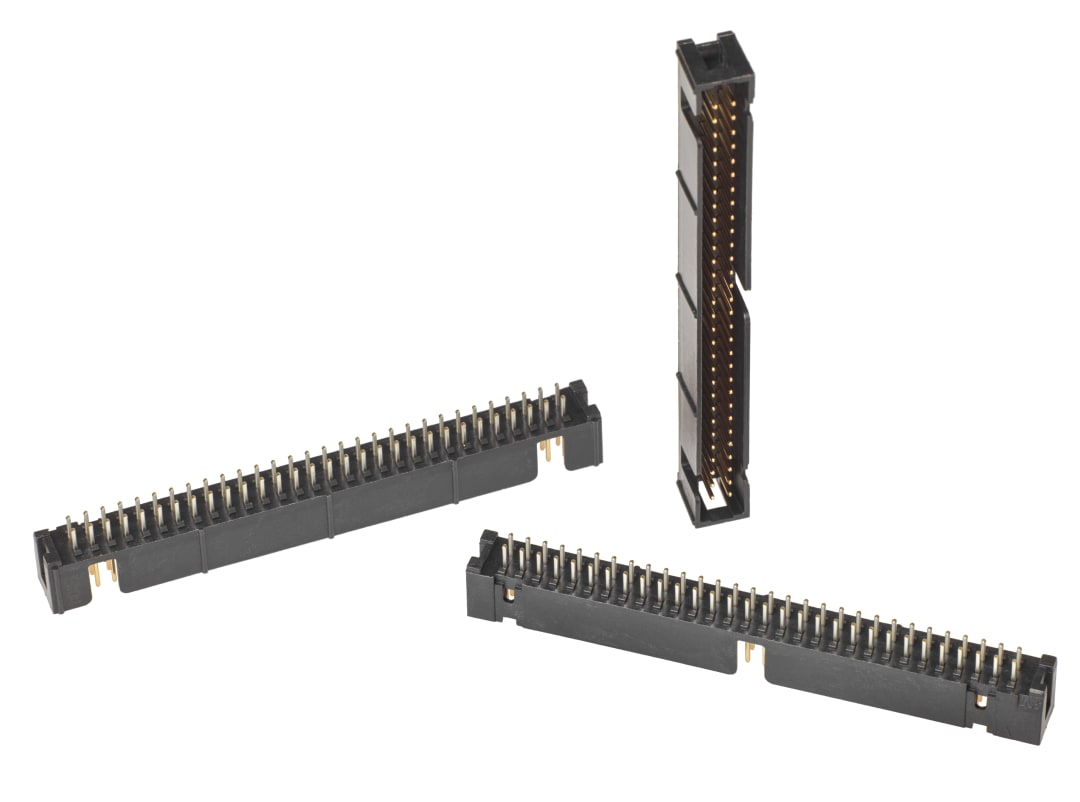

3M™ N2564-6002 RB, Wannenstiftstecker, Low Profile, 180° gerade, 64-polig, 2500 Serie, 2,54 mm, 0,76 µm Au, Schwarz
7100243281
3M ID 7100243281 old 3M ID XP000004950 Local Catalog ID N2564-6002 RB Distribution Chain Material Status Code 10 Division Name Electronics Materials Solutions Div Commodity Class Code 7130 Brand 3M™ Commodity Class Description InterConnect Product Name 3M™ N2564-6002 RB, Wannenstiftstecker, Low Profile, 180° gerade, 64-polig, 2500 Serie, 2,54 mm, 0,76 µm Au, Schwarz Description Der 3M™ Wannenstiftstecker, Serie 2500 ist ein Wire-to-Board-Verbindungselement mit 2,54-mm-Raster und flachem Format für platzsparende Anwendungen mit hoher Designflexibilität. Die Stiftstecker der Serie 2500 von 3M sind in verschiedenen Versionen mit unterschiedlichen Montageoptionen erhältlich und damit ideal für eine vielseitige Bandbreite an Anwendungen. Durch die Hochtemperaturisolierung eignen sich die Stecker für bleifreies Löten. Die Variante für die Durchsteckmontage bietet sich für Reflow-Lötverfahren mit Paste-in-Hole-Techniken an. Die Mittenpolarisierung beschleunigt die Montage und verhindert falsches Einstecken. Application Wire-to-Board-Verbindung Bullet 1 Flaches, raumsparendes Format für eine effiziente Platzausnutzung auf der Leiterplatte Bullet 2 Verschiedene Versionen und Optionen für mehr Vielseitigkeit und Designflexibilität Bullet 3 Mittenpolarisierung verhindert falsches Einstecken und beschleunigt die Montage Bullet 4 Hochtemperaturisolierung für bleifreies Löten Bullet 5 Großteil der Versionen für Kompatibilität mit einer großen Bandbreite an Designs mit doppelter Polarisierung erhältlich Bullet 6 Verschiedene Versionen für die Leiterplattenmontage, unter anderem rechtwinklig und gerade für die Oberflächenmontage Bullet 7 Optionale Klammer zum Verriegeln der Stecker für zuverlässigere Verbindungen in vibrationsanfälligen Umgebungen Dangerous Goods Indicator ZND TDS Required Ja EU Taric Code 3919108090 eCl@ss 9 classification group 27440402 eCl@ss 10 classification group 27440402 eCl@ss 11 classification group 27460201 ETIM Class 10.0 EC002637 ETIM Class 7.0 EC002637 ETIM Class 8.0 EC002637 ETIM Class 9.0 EC002637 Base Unit (B) - Article Number 08887862390393 Base Unit (B) - Base Unit EA Base Unit (B) - Unit EA Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 35.081 CCM Base Unit (B) - Metric Weight 8.775 G Shipper (6) - Unit CS Shipper (6) - Article Number 58887862390398 Shipper (6) - Article Number Print Indicator true Shipper (6) - Article Number Type Code UPC Shipper (6) - Item Quantity 168.0 Maximum Operating Temperature (Celsius) 105.0 Maximum Operating Temperature (Fahrenheit) 221.0 Degree Fahrenheit Minimum Operating Temperature (Celsius) -55.0
