3M™

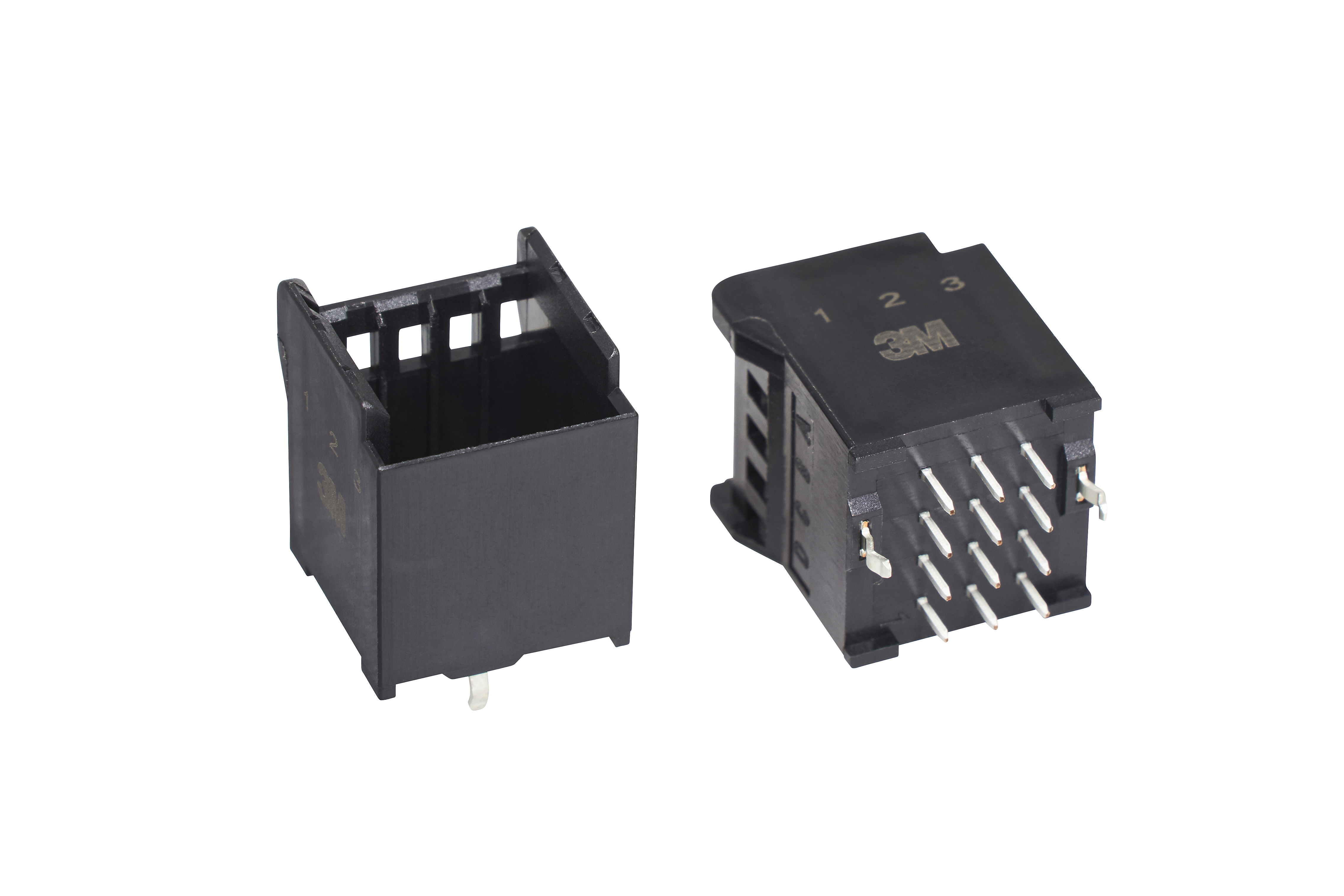

3M™ Mini Stack-Steckverbinder für die Leiterplattenmontage Serie 3S6, 3S612-62S3-B00 PP
7100250044
3M ID 7100250044 old 3M ID JE150485389 Local Catalog ID 3S612-62S3 Distribution Chain Material Status Code 10 Division Name Electronics Materials Solutions Div Commodity Class Code 7130 Brand 3M™ Commodity Class Description InterConnect Product Name 3M™ Mini Stack-Steckverbinder für die Leiterplattenmontage Serie 3S6, 3S612-62S3-B00 PP Description Die 3M™ Mini Stack Wannenstiftleiste Serie 3S6 trägt dazu bei, den Platzbedarf auf der Leiterplatte um bis zu 30 % zu reduzieren im Vergleich zur 3M™ Mini-Clamp Steckverbinder Serie in Sensorkabelverbindungen für die automatisierte Fertigung. Die vielseitige kleine 3M Mini Stack Steckverbinder Serie 3S6 verfügt über feste Laschen, die ein Abheben verhindern und die Leiterplatte beim Löten sicher halten. Sie nimmt dünne, kompakte 3M™ Mini Stack Buchsenstecker für die Kabelmontage Serie 3S5 auf, die in Blöcken von bis zu vier Stück aneinandergereiht werden können, um das Verbinden und Trennen zu erleichtern. Long Description Application Wire-to-Board-Verbindung Bullet 1 Gerade und rechtwinklige Wannenstiftleisten-Steckverbinder tragen dazu bei, den Platzbedarf auf der Leiterplatte um 30 % im Vergleich zur 3M™ Mini Clamp Steckverbinder Serie zu reduzieren Bullet 2 Eine Reihe von Typen und Stiftkonfigurationen sorgt für zuverlässige Verbindungen bei gleichzeitiger Reduzierung des erforderlichen Platzbedarfs auf der Leiterplatte Bullet 3 Funktioniert mit 3M™ Mini Stack Buchsensteckern für die Kabelmontage Serie 3S5 - für einfaches Verbinden und Trennen Bullet 4 Die zentrale Lasche sorgt für eine solide Verbindung und erleichtert das Abziehen von Steckverbindern Bullet 5 Feste Laschen verhindern das Abheben und sichern die Platine beim Löten Bullet 6 Geeignet für Verkabelungsanwendungen von 30 AWG bis 22 AWG, die maximal 32 V, 2,0 A erfordern Bullet 7 Aneinanderreihbare Steckverbinder mit Schneid-Klemm-Kontakt (IDC) sparen bis zu 60 % Verkabelungszeit im Vergleich zu Crimp-Verbindungen Product Color Schwarz Dangerous Goods Indicator ZND TDS Required Ja EU Taric Code 8536693000 eCl@ss 10 classification group 27440309 eCl@ss 11 classification group 27460202 ETIM Class 10.0 EC002638 ETIM Class 8.0 EC002638 ETIM Class 9.0 EC002638 Base Unit (B) - Article Number 04550309080372 Base Unit (B) - Base Unit EA Base Unit (B) - Unit EA Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 35.985 CCM Base Unit (B) - Metric Weight 6.406 G Shipper (6) - Unit CS Shipper (6) - Article Number 54550309080377 Shipper (6) - Article Number Print Indicator true Shipper (6) - Article Number Type Code UPC Shipper (6) - Item Quantity 100.0 Pallet (8) - Item Quantity 30600.0 Pallet (8) - Unit PAL
