3M™

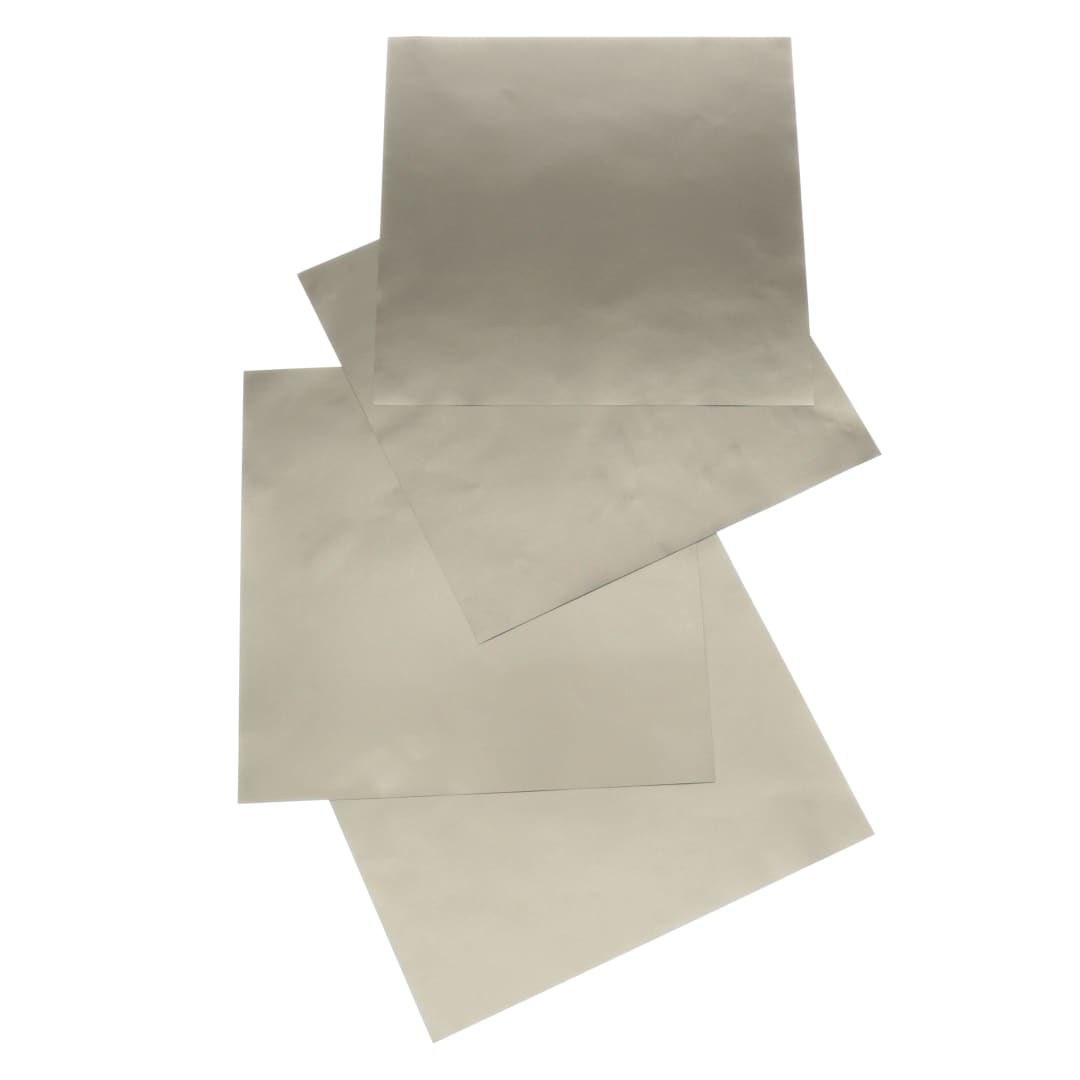

3M™ RF EMI Spezialabschirmfolie EM25TP-0050-A10, 340 mm x 340 mm, 50 Blatt/Karton
7100330035
3M ID 7100330035 old 3M ID XN400514594 Local Catalog ID EM25TP-0050-A10 Distribution Chain Material Status Code 10 Division Name Electronics Materials Solutions Div Commodity Class Code 4040 Brand 3M™ Commodity Class Description Conductives Product Name 3M™ RF EMI Spezialabschirmfolie EM25TP-0050-A10, 340 mm x 340 mm, 50 Blatt/Karton Description 3M™ RF EMI Spezialabschirmfolie EM25TP ist ein magnetisches Verbundmaterial, das aus einem Trägerharz mit magnetischen Füllstoffen besteht. Dieses vielseitige Material kann effizient zur EMI-Absorption und zur magnetischen Abschirmung eingesetzt werden. Der 3M Absorber EM25TP bietet eine extrem hohe Permeabilität und einen hohen magnetischen Verlust zur Unterdrückung von EMI-Rauschen im Zielfrequenzbereich. Da es sowohl als EMI-Absorber als auch als magnetische Abschirmung fungiert, eignet sich dieses Material hervorragend für die Herstellung hochleistungsfähiger kundenspezifischer Stackups und zur Vermeidung von Kurzschlüssen in elektrischen Systemen. Zu den Anpassungsoptionen gehören ein druckempfindlicher Acrylklebstoff (PSA) für eine schnelle, einfache Applikation und eine schwarze PET-Folie als Obermaterial für zusätzliche Widerstandsfähigkeit. 3M EM25TP ist außerdem so konzipiert, dass es sich effizient an das Magnetfeld ankoppelt und es bei niedrigen Frequenzen bis zu 15 MHz umleitet. Long Description 3M™ FFDM EM25TP wurde für die Interaktion mit einem elektromagnetischen (EM) Feld und dessen Manipulation konzipiert. Es ist so konzipiert, dass es sich effizient an das EM-Feld ankoppelt und es für bestimmte Anwendungen umleitet und fokussiert oder EM absorbiert. Application - EMI-Absorber
- Magnetische Abschirmung
Bullet 1 Absorption im Bereich von 200 MHz bis 4 GHz Bullet 2 Hervorragender EMI-Absorber im Bereich von 500 MHz bis 2,5 GHz Bullet 3 Hohe Permeabilität für magnetische Abschirmung von 100 kHz bis 3 MHz Bullet 4 Hoher magnetischer Verlust Bullet 5 Flexibel Bullet 6 Hoher Gleichstromwiderstand Bullet 7 Verschiedene Stärken erhältlich Overall Length (Metric) 340.0 mm Overall Width (Metric) 340.0 mm Dangerous Goods Indicator ZND TDS Required Ja EU Taric Code 8505199089 eCl@ss 10 classification group 27182804 eCl@ss 11 classification group 27182804 ETIM Class 10.0 EC000128 ETIM Class 8.0 EC000128 ETIM Class 9.0 EC000128 Base Unit (B) - Article Number 08887862984103 Base Unit (B) - Base Unit SH Base Unit (B) - Unit SH Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 256.0 CCM Base Unit (B) - Metric Weight 53.0 G Shipper (6) - Unit CS Shipper (6) - Article Number 58887862984108 Shipper (6) - Item Quantity 50.0
