Scotchlok™

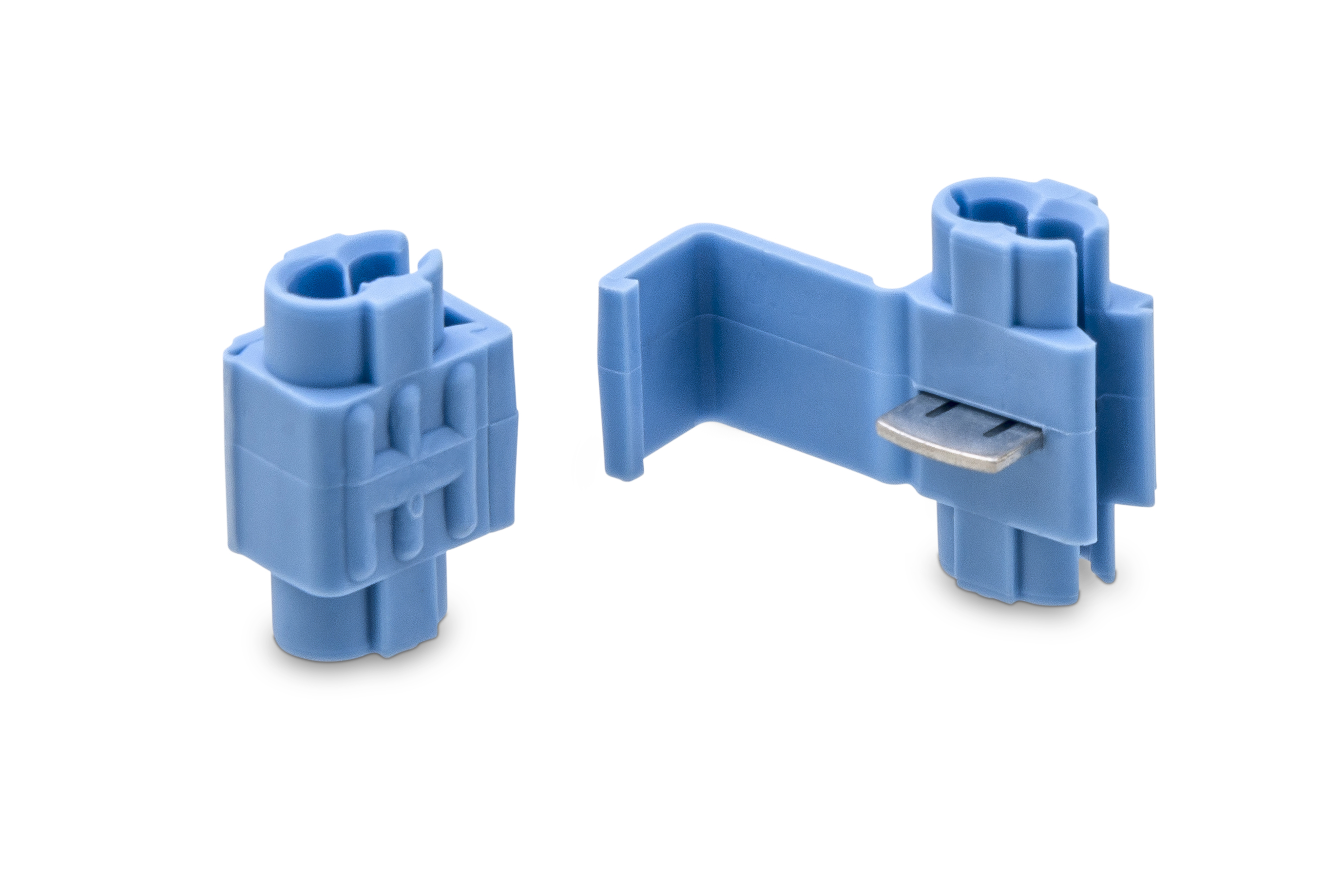

3M™ Scotchlok™ Elektrický konektor IDC 560 & 560B, 560B
7000005896
3M ID 7000005896 Division Name Electrical Markets Division Commodity Class Code 2340 Brand Scotchlok™ Commodity Class Description Electrical Supplies Product Name 3M™ Scotchlok™ Elektrický konektor IDC 560 & 560B, 560B Description 3M™ Scotchlok™ Elektrické konektory IDC 560B sa používajú na spojenie (odbočovacieho) kábla, 0,75 mm² až 1,5 mm², plného/lankového, 1,5 mm² lankového konca, do priebežného (paralelného) kábla a na izoláciu spoja. Tento konektor sa môže používať na odbočovacie alebo paralelné spájanie. Long Description Použite 3M™ Scotchlok™ elektrotechnickú svorku IDC 560B, dvojité spájanie – priebežné alebo pri odbočke a rovnobežné spoje. Tento konektor má jedinečný kontakt v tvare „U“, ktorý umožňuje rýchle a spoľahlivé elektrické pripojenie. Používa sa na pripojenie vodiča (odbočka) s prierezom 0,75 mm² až 1,5 mm² plný/zložený z tenších drôtov, 1,5 mm² koncovky z tenších drôtov k priebežnému vodiču a na zaizolovanie spojenia. Odpružený spoj pod prúdom sa vykoná zatlačením kontaktu v tvare U do konektora. Keď sa kontakt U zatlačí do konektora, zachytí vodiče, pretože vytláča izoláciu. Ponúka rýchle a spoľahlivé spojenie – stačí ho jednoducho zacvaknúť bez odizolovania alebo skrútenia vodiča. Schválenie UL a CSA. Bullet 1 nikátny „U“ kontakt poskytuje spoľahlivé elektrické pripojenie. Bullet 2 Rýchle a jednoduché použitie Bullet 3 Jednoducho zatvorí bez odizolovania, či skrútenia drôtu Bullet 4 UL a CSA schválené Bullet 5 UL Listed, CSA Certified and RoHS 2011/65/EU Compliant Keywords 3M, konektor, Scotchlok, elektrický konektor, konektor IDC, IDC 560, konektor 560B, elektrické pripojenie, izolácia spoja, odbočovací kábel, paralelné spájanie, jedinečný U kontakt, jednoduché použitie, bez odizolovania, bez skrútenia drôtu, UL schválené, CSA schválené, RoHS kompatibilné, elektrické spoje, elektrotechnická svorka, rýchle pripojenie, spoľahlivé pripojenie, dizajn, stavebníctvo, elektronika, energia, komunikácia, elektrická výstavba, elektrická oprava, priemyselná výroba, interiér. Product Color Modrá Dangerous Goods Indicator ZND TDS Required Nie EU Taric Code 8536901000 eCl@ss 9 classification group 27400215 eCl@ss 10 classification group 27400215 eCl@ss 11 classification group 27400215 Base Unit (B) - Article Number 10054007201813 Base Unit (B) - Base Unit EA Base Unit (B) - Unit EA Base Unit (B) - Item Quantity 1.0 Base Unit (B) - Mapped From Activity Unit Base Unit (B) - Metric Cubic Dimension 3682.501 MMQ Base Unit (B) - Metric Height Dimension 13.462 MM Base Unit (B) - Metric Length Dimension 13.462 MM Base Unit (B) - Metric Weight 1.361 G Base Unit (B) - Metric Width Dimension 20.32 MM Consumer (2) - Unit EA Consumer (2) - Article Number 10054007201813 Consumer (2) - Item Quantity 1.0 Consumer (2) - Metric Cubic Dimension 7.004 CCM Consumer (2) - Metric Height Dimension 13.462 MM Consumer (2) - Metric Length Dimension 13.462 MM Consumer (2) - Metric Net Weight 1.3 G Consumer (2) - Metric Weight 1.579 G Consumer (2) - Metric Width Dimension 20.32 MM Inner (3) - Article Number 00054007201816 Inner (3) - Item Quantity 500.0 Inner (3) - Metric Cubic Dimension 5103.876 CCM Inner (3) - Metric Height Dimension 39.4 CM Inner (3) - Metric Length Dimension 5.1 CM Inner (3) - Metric Net Weight 650.0 G Inner (3) - Metric Weight 680.4 G Inner (3) - Metric Width Dimension 25.4 CM Inner (3) - Unit KAR Shipper (6) - Unit CS Shipper (6) - Article Number 50054007201811 Shipper (6) - Item Quantity 5000.0 Shipper (6) - Metric Cubic Dimension 35018.367 CCM Shipper (6) - Metric Height Dimension 27.2 CM Shipper (6) - Metric Length Dimension 41.8 CM Shipper (6) - Metric Net Weight 6.5 KG Shipper (6) - Metric Weight 7.893 KG Shipper (6) - Metric Width Dimension 30.8 CM Minimum Operating Temperature (Celsius) 0.0
