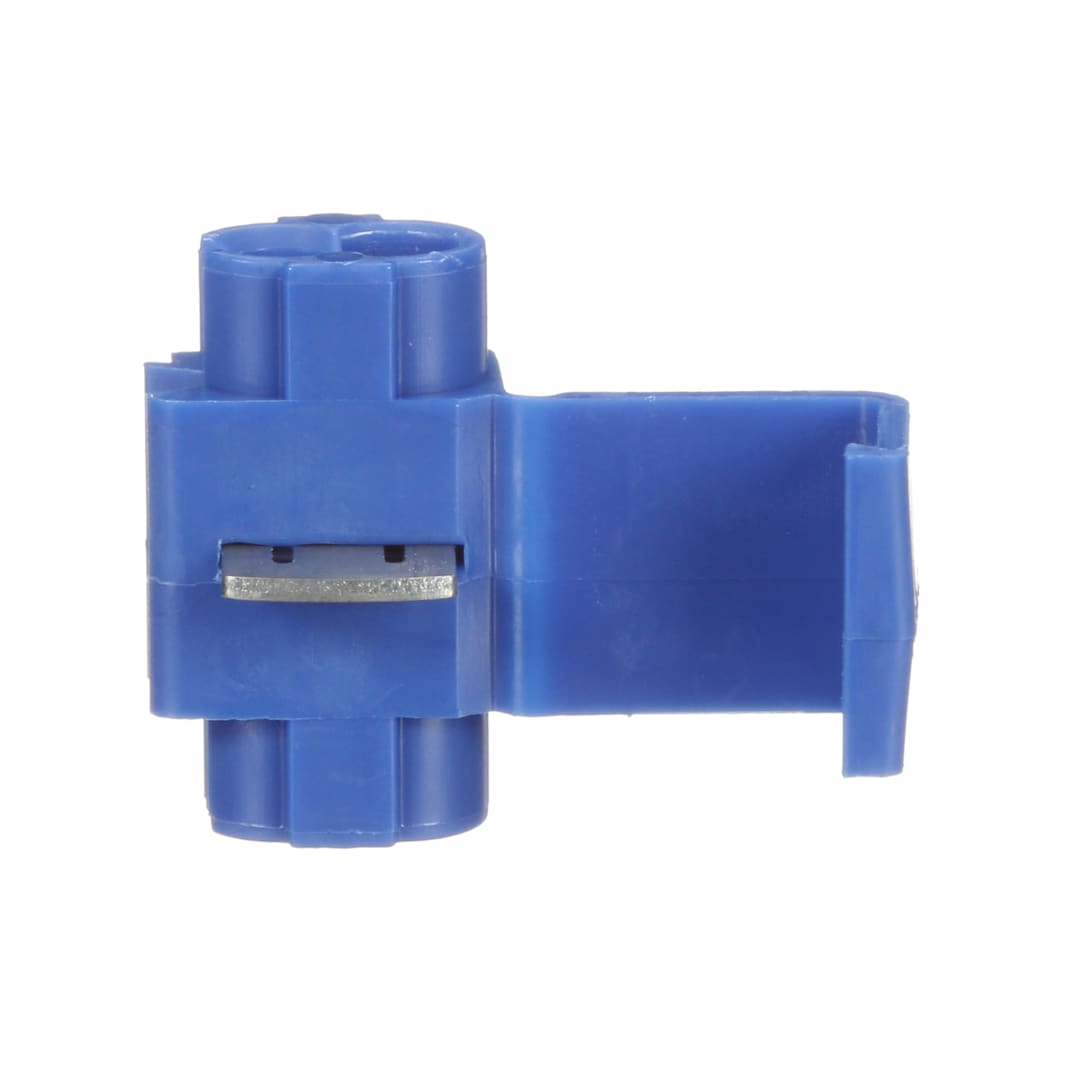

3M™ Scotchlok™ Elektrický konektor IDC 560B-BOX, dvojitý paralelný alebo odbočovací spoj

7100166938

3M ID	7100166938
old 3M ID	80000209603
Local Catalog ID	++
Distribution Chain Material Status Code	10
Division Name	Electrical Markets Division
Commodity Class Code	2340
Brand	Scotchlok™
Commodity Class Description	Electrical Supplies

Product Name	3M™ Scotchlok™ Elektrický konektor IDC 560B-BOX, dvojitý paralelný alebo odbočovací spoj
Description	3M™ Scotchlok™ Elektrické konektory IDC 560B sa používajú na spojenie (odbočovacieho) kábla, 0,75 mm² až 1,5 mm², plného/lankového, 1,5 mm² lankového konca, do priebežného (paralelného) kábla a na izoláciu spoja. Tento konektor sa môže používať na odbočovacie alebo paralelné spájanie.
Long Description	Použite 3M™ Scotchlok™ elektrotechnickú svorku IDC 560B, dvojité spájanie – priebežné alebo pri odbočke a rovnobežné spoje. Tento konektor má jedinečný kontakt v tvare „U“, ktorý umožňuje rýchle a spoľahlivé elektrické pripojenie. Používa sa na pripojenie vodiča (odbočka) s prierezom 0,75 mm² až 1,5 mm² plný/zložený z tenších drôtov, 1,5 mm² koncovky z tenších drôtov k priebežnému vodiču a na zaizolovanie spojenia. Odpružený spoj pod prúdom sa vykoná zatlačením kontaktu v tvare U do konektora. Keď sa kontakt U zatlačí do konektora, zachytí vodiče, pretože vytláča izoláciu. Ponúka rýchle a spoľahlivé spojenie – stačí ho jednoducho zacvaknúť bez odizolovania alebo skrútenia vodiča. Schválenie UL a CSA.

Bullet 1	nikátny „U“ kontakt poskytuje spoľahlivé elektrické pripojenie.
Bullet 2	Rýchle a jednoduché použitie
Bullet 3	Jednoducho zatvorí bez odizolovania, či skrútenia drôtu
Bullet 4	UL a CSA schválené
Bullet 5	UL Listed, CSA Certified and RoHS 2011/65/EU Compliant
Keywords	3M, konektor, Scotchlok, elektrický konektor, konektor IDC, IDC 560, konektor 560B, elektrické pripojenie, izolácia spoja, odbočovací kábel, paralelné spájanie, jedinečný U kontakt, jednoduché použitie, bez odizolovania, bez skrútenia drôtu, UL schválené, CSA schválené, RoHS kompatibilné, elektrické spoje, elektrotechnická svorka, rýchle pripojenie, spoľahlivé pripojenie, dizajn, stavebníctvo, elektronika, energia, komunikácia, elektrická výstavba, elektrická oprava, priemyselná výroba, interiér.

Dangerous Goods Indicator ZND
TDS Required Nie
EU Taric Code 8536901000
eCl@ss 9 classification group 27400215
eCl@ss 10 classification group 27400215
eCl@ss 11 classification group 27400215

Base Unit (B) - Article Number	10054007200908
Base Unit (B) - Base Unit	EA
Base Unit (B) - Unit	EA
Base Unit (B) - Item Quantity	1.0
Base Unit (B) - Mapped From	Activity Unit
Base Unit (B) - Metric Cubic Dimension	18.942 CCM
Base Unit (B) - Metric Weight	1.93 G

Consumer (2) - Unit	BAG
Consumer (2) - Article Number	00054007200901
Consumer (2) - Item Quantity	100.0
Consumer (2) - Metric Cubic Dimension	3613.347 CCM
Consumer (2) - Metric Height Dimension	26.67 CM
Consumer (2) - Metric Length Dimension	17.78 CM
Consumer (2) - Metric Net Weight	167.8 G
Consumer (2) - Metric Weight	181.21 G
Consumer (2) - Metric Width Dimension	7.62 CM

Shipper (6) - Unit	CS
Shipper (6) - Article Number	50076308924534
Shipper (6) - Item Quantity	1000.0
Shipper (6) - Metric Cubic Dimension	18942.79 CCM
Shipper (6) - Metric Height Dimension	24.765 CM
Shipper (6) - Metric Length Dimension	28.956 CM
Shipper (6) - Metric Net Weight	1678.0 G
Shipper (6) - Metric Weight	1930.307 G
Shipper (6) - Metric Width Dimension	26.416 CM

Pallet (8) - Item Quantity	64000.0
Pallet (8) - Metric Cubic Dimension	1.436 M3
Pallet (8) - Metric Height Dimension	110.439 CM
Pallet (8) - Metric Length Dimension	121.92 CM
Pallet (8) - Metric Net Weight	107.392 KG
Pallet (8) - Metric Weight	137.892 KG
Pallet (8) - Metric Width Dimension	106.68 CM
Pallet (8) - Unit	PAL
